La norme NEMA 4X est-elle antidéflagrante ?

Lors du choix d'un boîtier pour des applications industrielles, la norme NEMA 4X peut vous amener à vous demander : « La norme NEMA 4X est-elle antidéflagrante ? » La norme NEMA 4X offre une excellente protection contre l'eau, une résistance à la corrosion et une grande durabilité.

Cependant, dans les zones dangereuses contenant de la poussière ou des gaz inflammables, être antidéflagrant est une toute autre affaire. Nous allons examiner ici ce qu'est la norme NEMA 4X, ses avantages et si elle est antidéflagrante ou non.

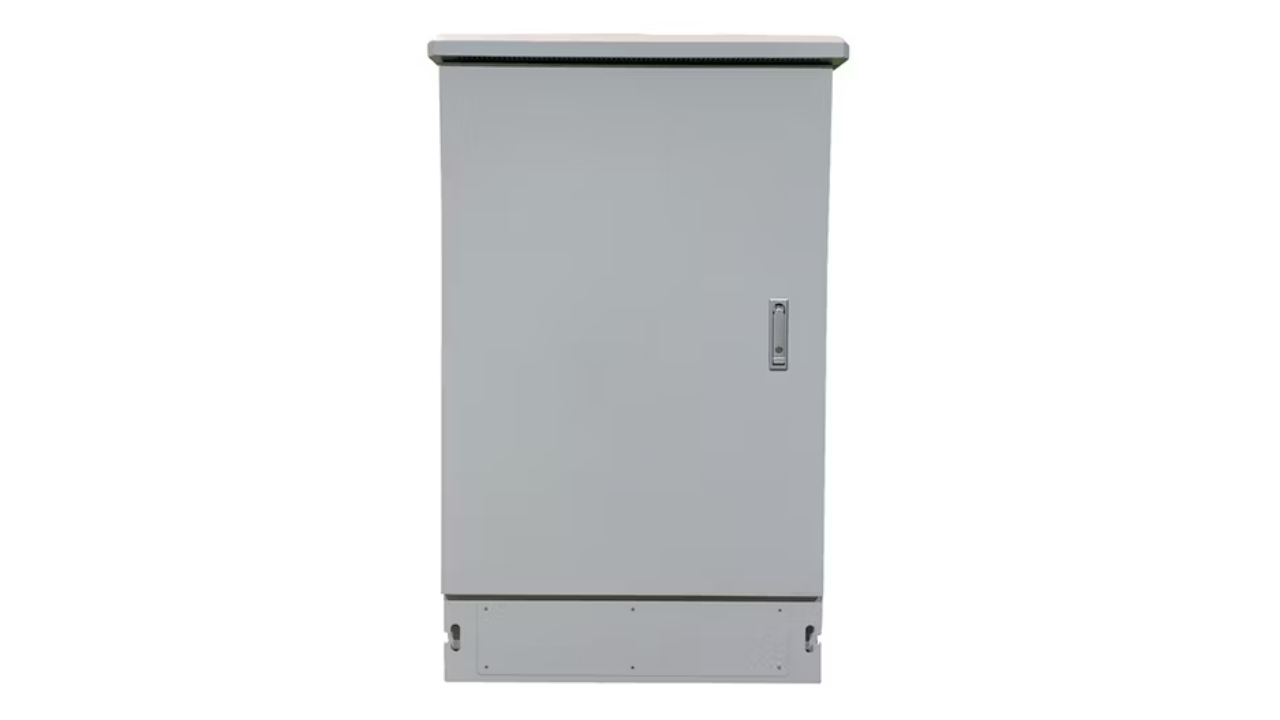

Qu'est-ce que NEMA 4X ?

La classification NEMA 4X décrit le niveau de protection qu'un boîtier électrique doit offrir contre l'eau, l'humidité et les conditions climatiques extrêmes. Les boîtiers électriques classés NEMA 4X protègent les équipements électriques contre la formation de glace, la corrosion, la pluie et les projections d'eau. Grâce à leur résistance à l'humidité, ces boîtiers peuvent être utilisés dans des applications industrielles et marines.

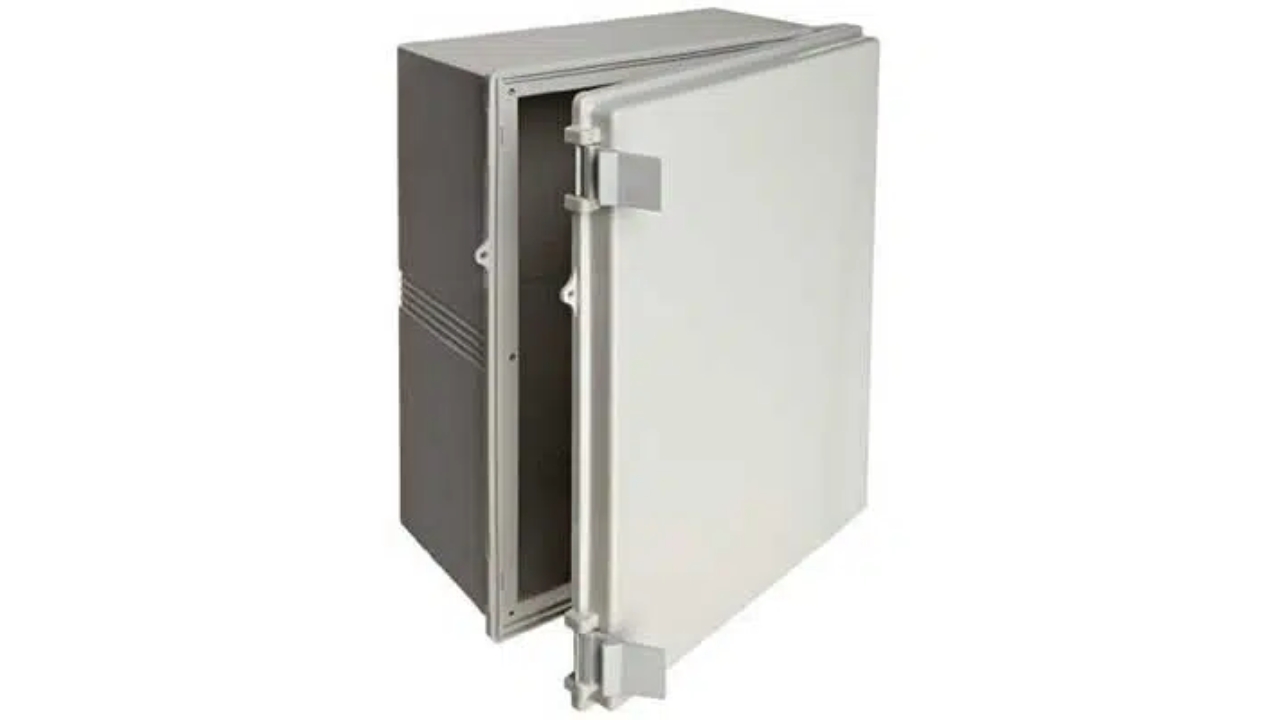

Que signifie antidéflagrant ?

Lorsqu'un boîtier électrique est antidéflagrant, cela signifie qu'il empêche les étincelles électriques de provoquer des vapeurs ou des gaz inflammables dans l'environnement. En cas d'explosion interne, un boîtier antidéflagrant contient l'explosion et empêche les substances inflammables de se propager dans l'environnement.

Il existe certaines normes antidéflagrantes boîtiers électriques doivent être conformes. Cela inclut les normes de la National Fire Protection Association (NFPA) et les classifications d'emplacement établies par des organismes comme ATEX et NEC. Les enceintes antidéflagrantes doivent présenter :

• Mécanisme d'étanchéité sécurisé qui ne libère ni chaleur ni étincelles
• Matériaux robustes résistants aux explosions internes. Parmi ces matériaux, on trouve l'acier inoxydable et l'aluminium moulé.
• Chemins de flamme qui empêchent les substances inflammables externes de s'enflammer et refroidissent les gaz libérés.

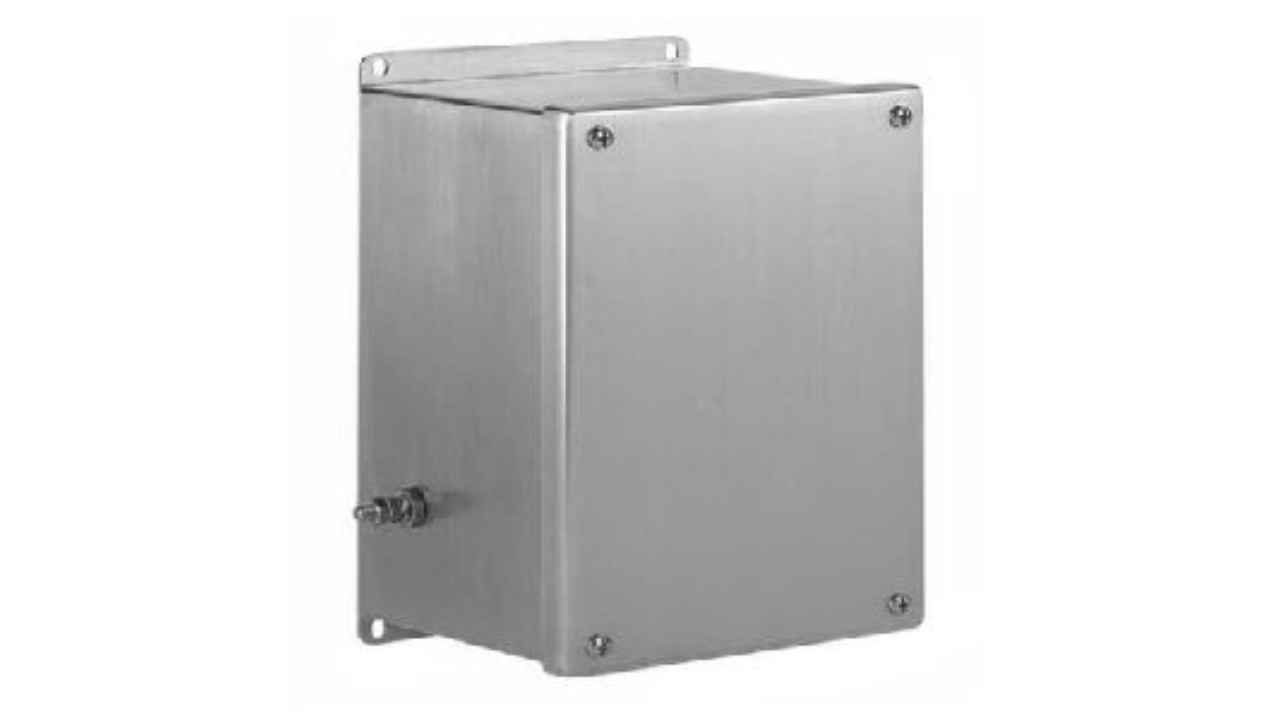

La norme NEMA 4X possède-t-elle des capacités antidéflagrantes ?

Les boîtiers NEMA 4X empêchent l'eau, la corrosion et la poussière d'endommager les équipements électriques. Ils protègent les équipements électriques des conditions climatiques difficiles. Ils ne sont pas antidéflagrants car ils présentent les caractéristiques suivantes :

Pas de chemins de flamme

Les chemins de flamme sont essentiels à une enceinte antidéflagrante, car ils agissent comme un fluide de refroidissement et contribuent à évacuer les gaz libérés par l'enceinte. Cette action contribue à empêcher l'inflammation de substances inflammables externes.

Les boîtiers NEMA 4X ne sont pas idéaux pour les zones sujettes aux explosions car ils ne présentent pas de chemins de flamme.

Pas de confinement d'explosion

Un boîtier antidéflagrant doit pouvoir contenir les explosions internes et empêcher leur propagation dans l'environnement. En cas d'explosion, ce boîtier doit garantir qu'aucun incendie ne se produise à l'extérieur. Les boîtiers NEMA 4X ne peuvent pas assurer cette fonction. Par exemple, une étincelle électrique dans un boîtier NEMA 4X pourrait provoquer l'inflammation de vapeurs ou de gaz inflammables, ce qui pourrait causer des dommages importants.

Pas de matériaux lourds

Les boîtiers NEMA 4X offrent une protection contre la corrosion et les intempéries. Ils ne sont pas fabriqués à partir de matériaux très résistants. La fibre de verre et l'acier inoxydable sont couramment utilisés dans leur construction. Ces matériaux ne sont pas suffisamment résistants pour contenir une explosion. Des matériaux tels que l'aluminium moulé et l'acier de haute qualité contribuent à la conception structurelle des boîtiers antidéflagrants.

Certification d'absence de zone dangereuse

Tous les boîtiers antidéflagrants doivent être conformes à certaines normes et certifications pour garantir la sécurité. Ces normes incluent les normes antidéflagrantes de classe I, division 1 du Code national de l'électricité (NEC). Les boîtiers NEMA 4X ne bénéficient pas de ces certifications, car ils ne sont pas antidéflagrants.

Impossible d'empêcher l'allumage

Outre le confinement des explosions internes, un boîtier antidéflagrant doit également empêcher l'inflammation des gaz dangereux. Ces boîtiers sont dotés de joints qui protègent les câbles et les composants électriques des étincelles. Bien que les boîtiers NEMA 4X soient dotés de joints de protection contre les facteurs environnementaux, ils ne sont pas équipés de joints empêchant l'inflammation. Par conséquent, leur utilisation en zone dangereuse est déconseillée.

Options alternatives aux boîtiers antidéflagrants

Si votre application nécessite l'utilisation de boîtiers antidéflagrants, les boîtiers NEMA 7 constituent une option adaptée. Ces boîtiers sont idéaux pour les environnements dangereux ou les systèmes sous pression. Les boîtiers NEMA 7 sont spécialement conçus pour empêcher l'accumulation et l'inflammation de gaz inflammables. Bien que les boîtiers NEMA 4X offrent une protection contre la corrosion, l'eau et les intempéries, ils ne sont pas adaptés à une utilisation en milieu dangereux.

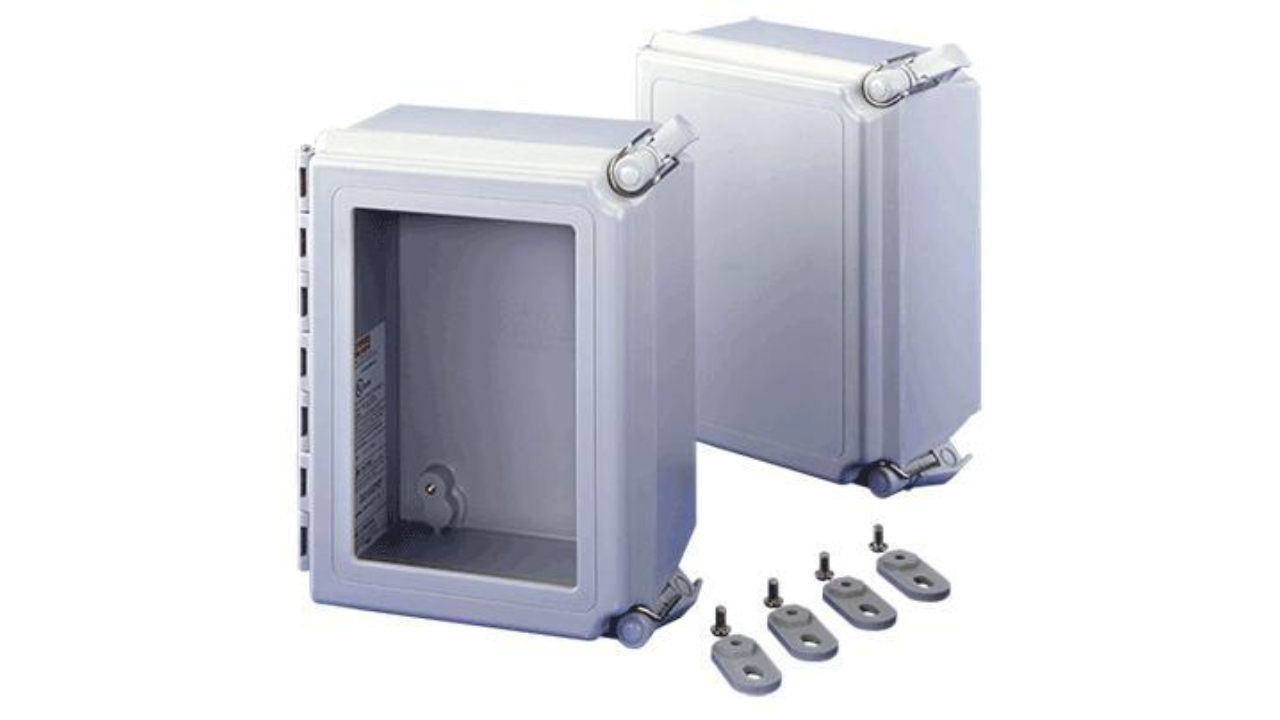

Principales différences entre les boîtiers NEMA 4X et antidéflagrants

Dans cette section, nous aborderons les principales différences entre les boîtiers NEMA 4X et les boîtiers antidéflagrants. Ces boîtiers se distinguent par le type de protection qu'ils offrent et leurs applications.

Type de protection

Le type de protection offert par chaque boîtier est le principal facteur de différenciation. Les boîtiers NEMA 4X protègent vos équipements électriques contre les infiltrations d'eau, la corrosion et la poussière. Ils sont donc sûrs dans les environnements exposés à la corrosion, à la poussière et à d'autres conditions difficiles.

Les boîtiers antidéflagrants offrent une protection contre les explosions. Ils contiennent les explosions à l'intérieur. Ils empêchent les gaz inflammables de s'enflammer et de s'échapper dans l'atmosphère. Ces boîtiers sont dotés de chemins de flamme qui les aident à remplir cette fonction.

Construction matérielle

La composition des matériaux des boîtiers NEMA 4X et antidéflagrants est totalement différente. Compte tenu de leur fonction, les boîtiers NEMA 4X utilisent des matériaux tels que l'aluminium, l'acier inoxydable ou la fibre de verre. Ces matériaux résistent à la corrosion et aux conditions environnementales. Cependant, ils ne résistent pas aux explosions internes.

D'autre part, des matériaux tels que l'acier robuste et l'aluminium moulé sont couramment utilisés dans la construction d'enceintes antidéflagrantes. Ces matériaux résistent aux explosions internes sans dommage. Les enceintes électriques conçues avec ces matériaux sont idéales pour une utilisation dans des zones dangereuses comme les sites miniers et les raffineries de pétrole.

Cas d'utilisation

En raison de la composition des matériaux et des capacités de chaque boîtier, leur utilisation diffère. Les boîtiers NEMA 4X peuvent être utilisés dans les usines agroalimentaires, les zones marines et les environnements industriels. Dans ces applications, le risque de corrosion et d'humidité est plus élevé. Cependant, les boîtiers NEMA 4X résistent à la corrosion et à l'humidité et offrent ainsi le niveau de protection requis.

Les boîtiers antidéflagrants sont idéaux pour une utilisation dans les environnements dangereux et sujets aux explosions. Ils offrent le niveau de protection nécessaire pour maintenir et prévenir l'inflammation des gaz inflammables.

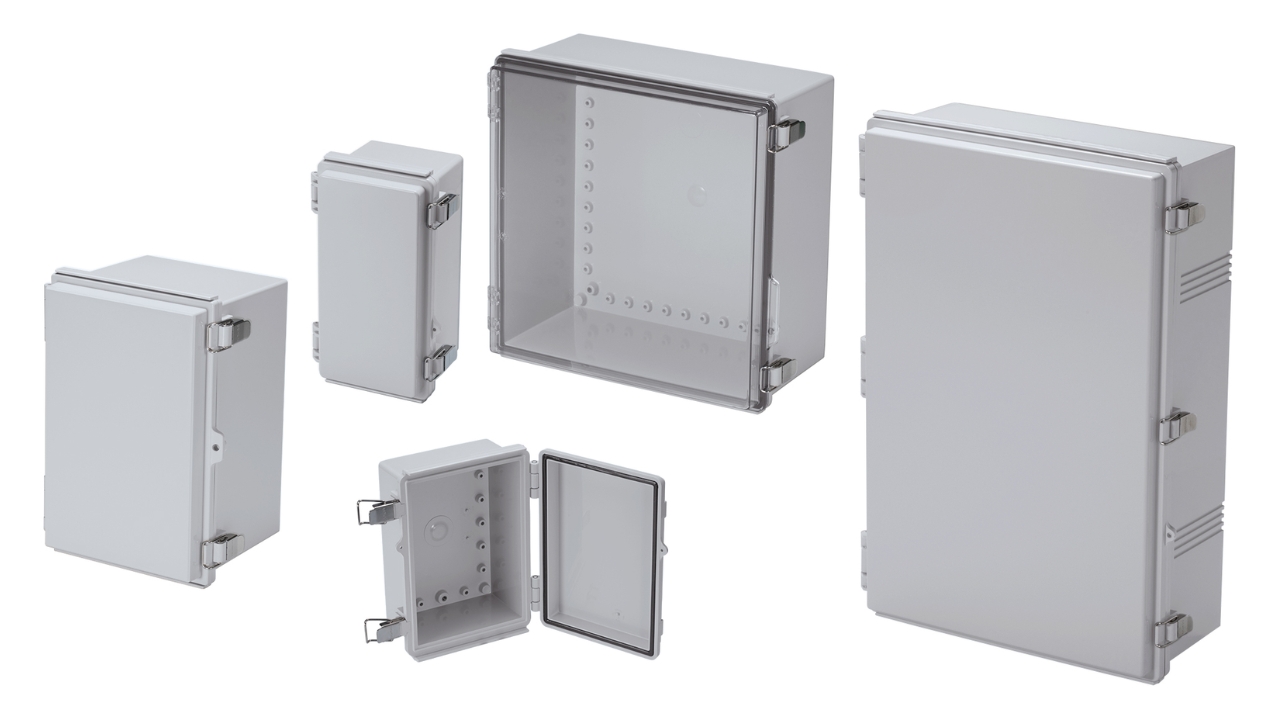

Conclusion

Les boîtiers NEMA 4X ne sont pas antidéflagrants. Ils offrent uniquement une protection contre la poussière, la corrosion et l'humidité. Si vous avez besoin d'un boîtier antidéflagrant, le NEMA 7 est un choix judicieux, et vous pouvez travailler avec un fabricant fiable Pour obtenir les résultats souhaités. Ce boîtier est capable de contenir les explosions internes et est donc idéal pour une utilisation en zones dangereuses.
