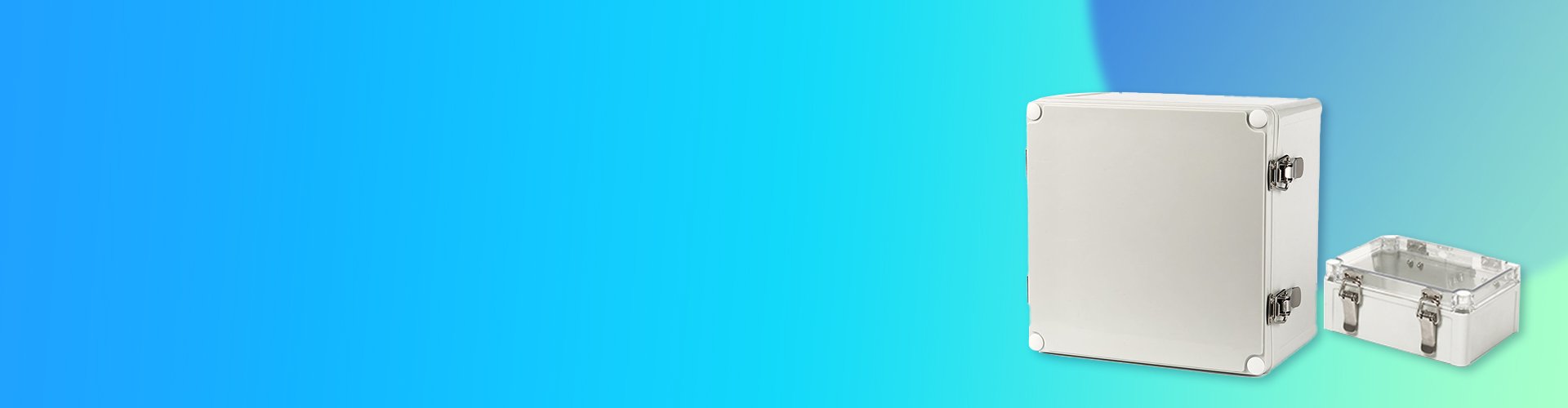

Индивидуальный запираемый электрический шкаф для вашего проекта

KDM: Ваш ведущий производитель навесных электрических шкафов

Независимо от того, ищете ли вы регулируемые, листовые, подпружиненные, смещенные, штифтовые, боковые или скрытые петли для электрических шкафов, компания KDM Steel предлагает сотни вариантов конструкций.

Для простоты обслуживания или установки крупных компонентов электрошкафа инженеры KDM Steel рекомендуют быстросъемные штифтовые петли. Они позволяют легко и просто снять дверцу электрошкафа.

Навесные электрические шкафы KDM доступны в следующих вариантах: навесные распределительные коробки, навесной электрический шкаф с окнами, отдельно стоящий корпус с распашной дверью, электрический шкаф с креплением на стенуе, всепогодный электрический шкаф с распашной дверьюи многие другие дизайны.

Навесной электрический шкаф KDM может поставляться в виде однодверного электрического шкафа, двухдверного электрического шкафа или многодверного электрического шкафа. Независимо от конструкции навесного электрического шкафа KDM, двери наших шкафов оснащены бесшовной прокладкой и винтовыми зажимами (опционально) для эффективной герметизации и защиты компонентов в электрическом шкафу.

Для получения дополнительной информации о наших навесных электрических шкафах обратитесь в службу технической поддержки KDM Steel.

KDM Hinged Electrical Enclosure, также называемый откидной крышкой электрического корпуса, откидным корпусом или откидной электрической коробкой, обеспечивает легкий доступ к приборам, переключателям или электронным компонентам в корпусе. Наши петли для электрических корпусов поставляются как постоянные, так и временные, а также различные конструкции для ваших конкретных требований к применению.

Навесной электрический шкаф KDM подходит как для наружного, так и для внутреннего применения, обеспечивая защиту от падающей грязи, попадания воды, грязи, снега и т. д. Эти навесные электрические шкафы обеспечивают легкий доступ и максимальную защиту.

Оснащенный уплотнительными шайбами для обеспечения водонепроницаемости корпуса, кронштейном для возможной прокладки кабелей и крепежными винтами, навесной электрический шкаф KDM представляет собой идеальное решение для промышленного, коммерческого и бытового применения.

Отправьте Ваш запрос сейчас

Навесной электрический шкаф KDM помогает защитить ваши электрические панели от опасностей. Он также защищает содержимое от пыли и грязи. Навесной электрический шкаф KDM можно использовать на открытом воздухе. Это предотвращает повреждение ваших электрических панелей водой и снегом. Навесной электрический шкаф KDM имеет отверстие для заземления, что обеспечивает легкую установку. Он предназначен для любого электронного и электрического применения.

Если вам нужна дополнительная глубина для монтажа, KDM Hinged Electrical Enclosure имеет приподнятую крышку, которая увеличивает глубину, добавляя глубину крышки. Шарниры закрыты защелкой для легкой установки и обслуживания. KDM Hinged Electrical Enclosure обеспечивает простую в установке трехточечную систему запирания защелки. Он также является водонепроницаемым уплотнением и не требует инструментов для откручивания всех зажимов.

Навесной электрический шкаф KDM имеет непрерывные петли из нержавеющей стали. Это обеспечивает плавное поворотное действие шкафа. Наш навесной электрический шкаф также изготовлен из коррозионно-стойкой нержавеющей стали. Навесной электрический шкаф KDM поставляется в различных стилях и размерах. Мы можем найти идеальный навесной электрический шкаф, который подойдет для вашего применения.

Наш прочный навесной электрический шкаф хорошо подходит для различных распределительных и протяжных электрических приложений. Навесной электрический шкаф KDM — это уровень безопасности для качественного корпуса ваших электрических компонентов. Наш навесной электрический шкаф изготовлен из металла, стали и нержавеющей стали. Он не будет поврежден даже при длительном использовании. Он также оснащен прочными и надежными петлями.

KDM предлагает напольные стойки, напольные, двухдверные отдельно стоящие и навесные электрические шкафы с индивидуальными дверями. У нас также есть углеродистая сталь, настенные для использования в помещении и запираемые навесные электрические шкафы с интерфейсом оператора. Навесные электрические шкафы KDM можно модифицировать и просверлить в соответствии с требуемым местом. Мы гарантируем, что вы выберете идеальный тип навесного электрического шкафа.

KDM предлагает прочные шарнирные электрические шкафы, отлитые из высококачественной стали. KDM также предлагает шарнирные электрические шкафы с защитой от ультрафиолетового излучения. Каждый шарнирный шкаф поставляется в разных стилях и цветах. У нас также есть индивидуальные конструкции шарнирных электрических шкафов, которые радуют глаз. С вашими спецификациями и измерениями наши специалисты подгонят размеры специально для вашего применения.

Навесной электрический шкаф KDM лучше всего подходит для внутреннего и наружного оборудования Wi-Fi и RFID. Он также идеально подходит для систем безопасности и наблюдения, а также для сокрытия электронного оборудования. Навесной электрический шкаф KDM имеет широкий спектр применения, включая защиту оборудования от кражи. Он также идеально подходит для промышленного управления и оборудования автоматизации.

Компания KDM разработала высококачественный навесной электрический шкаф с использованием высоких технологий и автоматизированных систем. Мы всегда работаем усерднее, чтобы удовлетворить потребности наших клиентов. Мы предоставим вам наилучший сервис, который у нас есть.

Имея более чем 10-летний опыт, мы стали ведущим производителем навесных электрических шкафов в Китае. KDM предоставляет комплексное решение для всех ваших потребностей в навесных электрических шкафах. Мы предлагаем гарантию 100% на каждый навесной электрический шкаф. KDM всегда гарантирует, что мы сможем предоставить вам навесной электрический шкаф, который соответствует вашим потребностям. Свяжитесь с нашей командой прямо сейчас!

Полное руководство по часто задаваемым вопросам по навесным электрическим шкафам

Каковы типичные компоненты петли?

А петля имеет штифт, костяшку и лист.

Шарнир — это полая цилиндрическая часть шарнира.

Листья отходят от шарнира и крепятся к двум поверхностям, которые должен соединять шарнир.

Внутри сустава находится штифт, который удерживает листья вместе.

Как костяшка вращается вокруг штифта листья перемещаются.

Какие термины следует знать при проектировании петель для электротехнических шкафов?

Некоторые термины, описывающие петли, могут помочь вам донести свои требования до производителя и оптимизировать процесс проектирования.

Кроме того, они могут помочь вам понять производственные отчеты.

Диаграмма терминов

Вот список терминов и определений:

Люфт: величина осевого или углового перемещения между лепестками, допускаемая расстоянием между суставами.

Шаг: измерение от точки на суставе до той же точки на соседнем суставе того же листа.

Зазор по краске: минимальное расстояние между внешней поверхностью шарнира и противоположным краем створки. Это определяет весь диапазон поворотного движения петли.

Измерять: толщина материала, обычно стали, из которого изготовлены листья.

В петлях обычно используются калибры от 0,025 до 0,375.

Существуют ли разные типы листьев?

Листья также бывают разных видов: неравные, перпендикулярные и многолистные.

Неравные листья — это листья, имеющие разную ширину, поэтому один тоньше другого.

 Неравные листья

Это полезно, если вы заменяете дверь в своем шкафу, а выравнивание не совпадает.

Также может быть полезно, если дверь толще боковой панели.

Перпендикулярные листья — это листья, имеющие выемку на конце, которая изгибается на 90 градусов вверх или вниз.

Плюс ко всему, это может быть как на обоих листьях, так и только на одном.

 90-градусный лист

Это может помочь обеспечить более надежное крепление к двери.

Если в вашем корпусе несколько дверей или крышек, например, если у вас есть окно, закрытое стальной панелью, можно использовать несколько створок.

Вы можете поэкспериментировать с этим дизайном, сделав центральную створку небольшого размера для конкретного окна быстрого доступа или небольшой двери.

Множественные листья

Что такое обжимка?

Сгибание подразумевает сгибание по крайней мере одной створки в сторону ствола для уменьшения пространства между ними, когда петля закрыта.

Это также устраняет необходимость в пазе.

Листья могут быть полностью или наполовину сжатыми.

Вы также можете сжать один или оба листа.

Когда один лист сплющен наполовину, расстояние между листьями меньше, чем если бы они были гладкими, но листья еще не соприкасаются.

Если оба листа сплющены наполовину или один лист сплющен полностью, то они будут соприкасаться.

Полная окантовка означает, что створка более изогнута, поэтому она будет сильнее прижиматься вниз при закрытии.

Кованые петли

Вы также можете использовать листья, собранные в обратном порядке, и те, которые обжаты для обратной сборки.

Здесь листья смотрят в разные стороны и не параллельны, когда листья закрыты.

Это изменяет угол, на который может открываться дверь, что может быть полезным.

Петли обратной сборки

Какую форму могут иметь отверстия на створках петель?

В створках петель имеются отверстия, куда вставляется застежка, фиксирующая петлю в корпусе.

Эти отверстия могут иметь различную форму и иметь свои особенности дизайна.

Чаще всего используются круглые и квадратные отверстия.

Это связано с тем, что они обеспечивают наилучший контакт между крепежом (обычно болтом) и петлей.

Однако в этом случае застежка и отверстие должны иметь одинаковый размер.

Круглые и прямоугольные отверстия обеспечивают гибкость.

В этом случае застежка не так плотно соприкасается с поверхностью петли, что приводит к более слабому удерживанию.

Однако это соединение допускает перемещение для регулировки окончательной посадки петли.

Они используются в корпусах, собираемых пользователем, поэтому не являются готовыми корпусами.

Потайные отверстия, также называемые зенкованными, отличаются от других отверстий тем, что они модифицированы.

По краям имеются фаски и выступы.

Возможные формы раскрытия створок

Фаски обеспечивают более плотную посадку крепежа, а направляющие облегчают его ввод.

Зенковка подразумевает изготовление более тяжелой петли с более широкими верхними отверстиями, что позволяет устанавливать мощные болты.

Эти отверстия отлично подходят для универсальности и дополнительной надежной фиксации.

Наконец, давайте поговорим о различных формах вырезов, таких как V-образный вырез, квадратный вырез и радиусный вырез.

Вам просто нужно вставить их в штифт, который будет удерживать их на месте.

Они великолепны, поскольку обеспечивают универсальность.

Однако они не обеспечивают надежной фиксации.

Квадратный и радиусный выемки допускают больше движений, чем V-образные выемки, но все они просты и быстры в установке.

Все они используются на непрерывных петлях, но могут быть использованы и на других типах петель по вашему запросу.

Существуют ли различные типы булавок?

Некоторые из наиболее полезных и распространенных типов штифтов — это штыревые, чеканные, обжимные, гнутые и сварные.

Заколотые шпильки выглядят как косички.

Это происходит потому, что лист или костяшка вдавливаются, чтобы предотвратить перемещение и вращение штифта внутри ствола.

 Закрепленный штифт

Штифты с чеканкой — это штифты с деформированными концами, что позволяет им заклиниваться на месте после того, как они вставлены в костяшку. Подходит как лего.

У обжимных штифтов концы обрезаны.

Затем костяшку обжимают или сдавливают, чтобы предотвратить выпадение штифта, и таким образом костяшка становится карманом.

Согнутые штифты, наоборот, длиннее ствола.

Выступающие концы затем сгибаются на 90 градусов для облегчения сборки и разборки.

Однако этот тип штифта не очень надежен для вашего корпуса.

Наиболее надежными являются сварные штифты.

Концы штифта приварены к петле, что надежно удерживает ее на месте.

Помимо этого, могут быть также несколько цилиндров, которые можно использовать в складных петлях для увеличения угла открывания двери корпуса.

Несколько стволов

Существуют ли различные конфигурации костяшек?

Да, есть!

Их называют типом X, типом Y и типом H.

У модели X костяшки пальцев расположены вдоль ствола, но не доходят до краев, оставляя там некоторое пространство.

У людей типа Y костяшки пальцев разведены по-другому, поднимаясь к краям.

Тип H представляет собой комбинацию двух предыдущих типов, в которой костяшка не доходит до края с одной стороны, но доходит до другой.

Функционально большой разницы нет, но проконсультируйтесь с нашими специалистами для получения дополнительных советов!

Конфигурации костяшек

Какие типы петель доступны?

Как уже упоминалось выше, у нас есть регулируемые, листовые, непрерывные, подпружиненные, смещенные и скрытые петли для электрических шкафов.

Регулируемый шарнир обеспечивает максимальную гибкость и универсальность.

Используя всего лишь шестигранный ключ, рабочий может отрегулировать створку относительно шарнира как по горизонтали, так и по вертикали для лучшего выравнивания двери.

  Регулируемый шарнир

Петли створчатые или откидные довольно просты и обычно используются на дверях или поверхностях, которые открываются вверх и вниз, а не в стороны.

Вы можете использовать их таким же образом, если вам нужно, чтобы верхняя часть вашего корпуса открывалась, что особенно удобно для встраиваемые корпуса.

Петля листовая

Непрерывные петли, или рояльные петли, имеют большую длину и устанавливаются по всей длине корпуса.

Они эстетичны и обеспечивают надежную фиксацию.

Кроме того, они могут иметь отверстия для створок или отсутствовать.

С этим шарниром подойдет любой корпус.

Непрерывный шарнир

Подпружиненные петли, как правило, имеют два положения — открытое и закрытое.

Они не обеспечивают плавного открывания двери, как другие петли.

Это может быть полезно в корпусах с тяжелыми дверцами, поскольку пружина помогает их открыть.

Пружину можно отрегулировать на разное натяжение, что приведет к разным «открытым» положениям.

Подпружиненный шарнир

Смещенные петли — это когда две створки не находятся в одной плоскости.

Это можно применить и к любому другому типу петель.

Один из листов может быть смещен, но могут быть и оба, выступающие дальше от ствола.

Эта технология изменяет точку поворота, чтобы расширить диапазон открывания двери, если он слишком узкий для надлежащего обслуживания электрических компонентов корпуса.

Смещенные петли также отлично подходят для окон.

Смещенная петля

Скрытые петли бывают двух основных типов: защелка и изогнутая петля.

Функционально между ними нет большой разницы, за исключением того, что защелка чаще используется в жилых помещениях, но это не правило.

Этот тип петель крепится к двери изнутри и не виден снаружи.

В основном это служит эстетической цели.

Скрытая защелка и петля

Помимо них, существуют и другие конструкции петель, в том числе плоские или складные петли и флажковые петли.

Складные петли являются многостворчатыми, то есть имеют несколько точек поворота, что обеспечивает более тугое открывание двери шкафа и больший угол открывания.

Они могут иметь один ствол или два параллельных ствола.

Если вы хотите сделать корпус более компактным, эти петли также могут расширить угол, на который может складываться дверь.

Двустворчатая петля

У флагштока есть только одна створка, которая поворачивается на 360 градусов вправо или влево.

Обычно два из них соединены, поэтому листья смотрят в разные стороны.

Эту петлю легко собрать самостоятельно на месте, что может оказаться более экономичным вариантом.

Флаговая петля

Кроме того, существуют специализированные петли для больниц, охранных и промышленных объектов.

Мы рассмотрели наиболее известные типы, но вам предстоит изучить еще множество других.

Насколько широко должны открываться петли?

Обычно угол в 270 градусов считается достаточным.

Конечно, можно сделать угол меньше или больше, но лучше выбирать больший угол, поскольку он облегчает обслуживание электрических компонентов корпуса.

Корпус может быть хорош даже при открывании двери на 180 градусов, поскольку соседние корпуса могут блокировать дальнейшее расширение, но меньший угол может поставить под угрозу обслуживание.

Почему некоторые петли имеют шестерни?

Существует тип шарнира, который называется шарнир с зубчатой передачей.

Они представляют собой тип непрерывного шарнира.

Они используются для дверей большой грузоподъемности, равномерно распределяя вес двери, а также обеспечивая плавность движения благодаря зубчатым передачам.

Шарнир зубчатый

Такие петли можно использовать с большими и тяжелыми ограждениями, например, промышленными или наружными, например, ограждениями на автомагистралях.

Что такое быстросъемные петли?

Быстросъемные петли позволяют легко снять дверь с петель для ее замены или облегчить проведение различных работ по техническому обслуживанию электрических компонентов шкафа.

Он также удобен при транспортировке и отправке, поскольку корпус можно быстро собрать или разобрать.

Принцип работы заключается в установке выдвижных штифтов в корпус петли.

Если вам нужно снять дверь, можно нажать на рычаг, чтобы отсоединить штифты от цилиндра, и дверь просто выскользнет, так что вам не придется прилагать силу.

Быстросъемный шарнир

Как петли делают герметичными?

С использованием бесшовных прокладок, например, пенополиуретановых, и винтовых хомутов.

Прокладки обычно используются для гидроизоляции, поэтому любая влага, которую может пропустить через петли, будет остановлена этими прокладками.

Винтовые зажимы обеспечивают надежную фиксацию и препятствуют проникновению загрязнений.

Это необязательно.

Винтовые зажимы

В целом петли не снижают уровень защиты, обеспечиваемый нашими корпусами.

Мы проектируем навесные электрические шкафы, которые соответствуют как НЕМА и ИС стандарты.

Мы можем изготовить навесные корпуса размером до IP66 и Типы NEMA 3, 4 и 4X.

С какими дверями шкафов совместимы петли?

Петли можно устанавливать на одностворчатые двери, двустворчатые двери, многостворчатые двери, индивидуальные панели и т. д. окна.

За несколькими дверями могут скрываться крупные электрические компоненты, поэтому для каждой двери нужна петля.

Распашные многостворчатые двери

Мы изготавливаем корпуса по индивидуальному заказу, поэтому можем интегрировать петли и в ваши индивидуальные панели.

Наконец, если вы хотите сделать окно в вашем шкафу открывающимся, петли можно установить и там.

Это также может помочь персоналу получить доступ к необходимым панелям управления и датчикам.

Вы можете запросить замок на всех этих дверях также, в целях безопасности.

Для каких корпусов я могу заказать петли?

По сути, любой предлагаемый нами корпус может быть навесным.

Вы можете прикрепить петлю к отдельно стоящий корпус, а настенный корпус, а распределительная коробка, любой корпус промышленности, а индивидуальный корпус.

Вы также можете добавить к своему корпусу другие функции, помимо замков, такие как: вентиляционные отверстия и окна.

Вентиляционные отверстия помогают охлаждать содержимое корпуса.

При работе электрических компонентов выделяется тепло, которое может повредить эти компоненты.

Окна открывают вид на приборы и датчики, размещенные в корпусе.

Это ускоряет выполнение работ по техническому обслуживанию и диагностике, поскольку все видно.

Как крепятся петли на электрощитке?

Обычно сваркой.

Помимо этого метода существует 4 основных способа крепления петель на дверях шкафов.

Это полноврезной, полуврезной, полноповерхностный и полуповерхностный монтаж.

Прежде всего, что такое паз? Это вырез на поверхности чего-либо, в котором что-то размещается.

Врезной

Затем в эти вырезы вставляются врезные петли, а точнее их створки.

У полноврезных петель обе створки находятся в таких пазах, а у полуврезных — одна створка находится в пазу, а другая — на поверхности.

Для полуповерхности все наоборот.

Петли с полной поверхностью имеют обе створки на поверхности двери.

Врезной монтаж может быть более надежным, но он также более сложен и дорог, тогда как поверхностный монтаж быстрее.

Используются ли для изготовления петель те же материалы, что и для их корпусов?

В общем, да. Петли можно сделать из нержавеющая сталь, оцинкованная сталь, и углеродистая сталь.

Оцинкованная сталь устойчива к ржавчине, но она также тяжелая.

Углеродистая сталь не так устойчива к коррозии, но она также доступна по цене.

Нержавеющая сталь хороша во всех отношениях, но она может быть дорогой.

Петли также могут быть изготовлены из латуни и бронзы.

Какую информацию/спецификации мне следует учесть перед изготовлением петель для электротехнических шкафов?

Помимо очевидных требований к количеству, назначению и уровню защиты, вам следует принять решение или проконсультироваться с инженерами по следующим вопросам.

Физические параметры петли, такие как длина, материал и его калибр/толщина, диаметр штифта и ширина раскрытия.

Кроме того, вам следует знать тип используемых листьев (например, неравные) и тип плетения.

Наконец, подумайте о желаемой отделке и любых других особенностях петель или корпусов в целом.
