كشك المارشالنج: الدليل الشامل للأسئلة الشائعة

إما أنك تريد شراء كشك الحشد، أو أنك ترغب في معرفة المزيد عن هذا الكشك.

لهذا السبب أنت هنا.

مهما كان الحال، فإن دليل اليوم يقيم الجوانب المهمة في كشك الحشد.

ستتعلم عن التصميم وتصنيف NEMA وتصنيف IP والملحقات وآلية التدفئة والتبريد، من بين جوانب أخرى.

لذا، إذا كنت تريد أن تصبح خبيرًا هنا، فلنبدأ على الفور:

ما هو كشك المارشالينج؟

كشك الحشد هو عبارة عن خزانة مصممة خصيصًا لحماية المكونات الكهربائية والحفاظ عليها.

اعتمادًا على غرض الاستخدام، يمكن أن يعمل كنقطة توزيع أو إنهاء للمكونات الكهربائية والإلكترونية.

في الواقع، فهو يشترك في العديد من الميزات مع المعيار العلب الكهربائية.

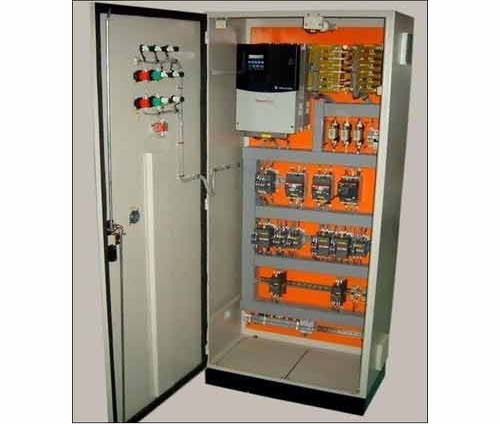

كشك الحشد

ما هي وظيفة كشك المارشال؟

تتضمن بعض وظائف أكشاك الحشد ما يلي:

• تحتوي أكشاك الحشد على قضبان طرفية للتوسع وطرف كابل. وهي توفر نقاط اتصال لمزيد من المعدات والملحقات.
• يعد الصمامات وقواطع الدائرة المختلفة ومجموعة روابط الاختبار في كشك الحشد أمرًا حيويًا في حماية النظام الكهربائي من المخاطر.
• يعد كشك الحشد أمرًا بالغ الأهمية في عمليات التحويل.
• تُستخدم أكشاك الحشد لأغراض العزل؛ ويلعب وجود نقاط العزل دورًا مركزيًا هنا.
• يعد كشك الحشد أمرًا أساسيًا في إدارة الكابلات، مما يساعد في الحد من المخاطر الكهربائية في نظام الكابلات.
• يحمي المكونات الكهربائية عن طريق منع الأشخاص غير المصرح لهم من الوصول إلى العلبة.
• يمكن أن تعمل أكشاك الحشد كنقطة إنهاء وتوزيع في الأنظمة الكهربائية.

ما هو الفرق بين صندوق التجميع وصندوق الوصلات؟

هناك فرق ضئيل بين صندوق الحشد و صندوق الوصلات.

كشك الحشد

صندوق الوصلات

يوفر كل من صندوق الوصلات وكشك الحشد نقاط اتصال مهمة في توزيع الطاقة الكهربائية والمكونات والأجهزة.

ومع ذلك، فإن صناديق الحشد أكبر من صناديق الوصل.

صناديق الحشد أكبر حجمًا من صناديق الوصلات.

لذلك، فهذا يعني أن الوصلة لا يمكنها استيعاب سوى عدد قليل من الموصلات أو المكونات الكهربائية الصغيرة.

لا ينطبق هذا على تجميع الحاويات الكهربائية التي يمكنها استيعاب مكونات أكبر مثل الصمامات، وقضبان DIN، والمفاتيح، وما إلى ذلك.

ما هي فوائد استخدام كشك المارشال؟

يحب خزائن كهربائية مغلقةتوفر أكشاك الحشد الفوائد الرئيسية التالية:

أنا. متعدد الاستخدامات، وبالتالي يمكنك استخدامه في التطبيقات الداخلية والخارجية بغض النظر عن حالة الطقس

ثانياً. متينة وبالتالي يمكن أن تدوم لفترة طويلة

ثالثا. متوفر بتصميمات مدمجة ومعيارية

رابعا. موثوقة، وهذا هو السبب وراء شعبيتها

ف.ع. ضمان سلامة الأفراد والمكونات الكهربائية

السادس. سهلة التركيب حيث أن معظمها تأتي مجمعة مسبقًا في المصنع

هل هناك عيوب في استخدام كشك المارشالينج؟

نعم.

هناك تحدي تساهم فيه الأسلاك العنقية.

إن وجود كابلات معنقة قد يؤدي إلى حدوث أعطال كهربائية أو حتى نشوب حريق في نظام الطاقة الكهربائية عند تآكلها بالمواد.

مرة أخرى، قد تكون إدارة الكابلات مشكلة أخرى. قد تكون بعض الكابلات متصلة بشكل فضفاض بمفاتيح التوصيل بسبب عددها.

عندما لا تتمكن الكابلات الحالية من التوافق مع كشك الحشد، فقد يحدث خلل كهربائي.

ومن ثم، يجب عليك التأكد من أن خزانة الإسكان قادرة على استيعاب جميع الكابلات اللازمة في النظام.

أين يتم استخدام أكشاك المارشال؟

يمكنك استخدام أكشاك الحشد في توزيع نظام الطاقة الكهربائية في المناطق التالية:

• محطات الطاقة
• التحكم والأجهزة
• تطبيقات السكك الحديدية والمسارات
• المرافق
• مزارع الرياح
• مواقع البناء، وغيرها الكثير.
• ساحات محطات التحويل الفرعية
• محولات الطاقة
• محطات فرعية

ما هي مكونات كشك المارشال؟

كشك مارشال

يختلف عدد مكونات كشك الحشد حسب التصميم:

تتضمن بعض المكونات الرئيسية لأكشاك الحشد ما يلي:

· نظام التدفئة

كشك تجميع مجهز بمضخات حرارية تعمل على رفع درجة الحرارة الداخلية للنظام.

بما أن كشك الحشد يحتوي على نظام إغلاق كهربائي، فإن تسخينه ممكن عن طريق توصيل الهواء الدافئ إلى الخزانة.

يحتوي نظام التدفئة الخاص بكشك الحشد على عملية التحكم في درجة الحرارة المحيطة.

كما أن التدفئة تساعد في الحفاظ على النظام الكهربائي للمقصورة.

سخان

· ملحقات التهوية

تشتمل ملحقات التهوية في كشك الحشد على أبواب الوصول، والفتحات، وأغطية التفريغ، ومفاتيح التيار، ومفاتيح الإشغال وغير ذلك الكثير.

على سبيل المثال، تعتبر مفاتيح التيار مفيدة في تنشيط مراوح التعزيز.

علاوة على ذلك، تعتبر الفتحات المصممة جيدًا في الجزء الخارجي من كشك الحشد ضرورية للسماح بتدفق الهواء إلى الداخل والخارج.

ومن ثم تحسين تهوية النظام الكهربائي.

 نظام التهوية

· الأبواب

في المقام الأول، تعتبر الأبواب ضرورية للوصول إلى المكونات الداخلية للنظام الكهربائي.

يمكنك تركيب أقفال إلكترونية في كشك الحشد الخاص بك، وهي تعمل باستخدام التيار الكهربائي.

إحدى مزايا القفل الإلكتروني هي أنه يمكنك تشغيله عن بعد للتحكم في نظامك الكهربائي ومراقبته.

علاوة على ذلك، تعمل الأقفال الإلكترونية على تحسين حماية مكونات أكشاك الحشد.

لسوء الحظ، في بعض الأحيان قد تفشل الأقفال الإلكترونية؛ لذلك، فإن الأقفال التقليدية أكثر كفاءة.

· المفصلات

المفصلة هي مفصل محيطي يربط عنصرين معًا مع السماح بحركة دورانية مقيدة.

المفصلات مفيدة في تثبيت أبواب الوصول في كشك الحشد.

يمكن أن يحتوي كشك الحشد على مجموعة متنوعة من المفصلات حسب الاستخدام. ومن الأمثلة على ذلك المفصلات الزنبركية والمفصلات المحورية ومفصلات البيانو وما إلى ذلك.

يجب عليك مراعاة العوامل التالية قبل الاستقرار على المفصلة:

• مقاومة المفصلة للحريق من وجهة نظر الحماية.
• وفيما يتعلق بتقلبات الطقس، فإن مقاومة التآكل للمادة المستخدمة في تصميم المفصلة أمر حيوي للغاية.
• مظهر المادة وطريقة ملاءمتها للمظهر الداخلي بأكمله.
• الجودة وتكلفة المفصلة ذات أهمية كبيرة.
• ما مقدار الزاوية والحركة المسموح بها للتشغيل؟

على سبيل المثال، تعتبر المفصلات المحورية ذات أهمية كبيرة في السماح برؤية سلسة للمكونات الداخلية لكشك الحشد؛ فهي تفتح في أي اتجاه أو يتم تثبيتها في أطراف بعيدة.

 المفصلات

· نظام التبريد

يعمل نظام التبريد في كشك الحشد على التخلص من الحرارة الزائدة والحفاظ على درجة حرارة التشغيل لتحقيق الكفاءة.

تعمل مراوح التبريد ومنظمات الحرارة الموجودة في الجهاز الكهربائي على تعزيز عملية التبريد.

مرة أخرى، تعمل المعدات مثل منظم الحرارة على تعزيز عملية التبريد التلقائية في النظام.

نوع نظام التبريد الموجود في كشك الحشد هو نظام تبريد هوائي.

نظام التبريد

· مقابض

تعتبر المقابض ذات أهمية كبيرة في تنظيم الأكشاك.

تسمح بفتح وإغلاق الأبواب عند الوصول إلى الأقسام الداخلية للنظام الكهربائي.

يمكن أن تكون مقابض الخزانة الكهربائية على شكل حرف L أو T.

وهناك أيضًا مقابض سحب.

يجب أن تكون قوية ومتينة لأنك ستسحبها باستمرار عند الوصول إلى كشك الحشد الخاص بك.

بالإضافة إلى ذلك، للحصول على التوحيد في نظامك الكهربائي، تحتاج إلى اختيار مقابض T ذات تصنيف NEMA/IP.

· الألواح الجانبية

اللوحة الجانبية هي جهاز كهربائي مصمم بجانب اللوحة الكهربائية الرئيسية ويعمل بنفس طريقة عمل اللوحة الرئيسية.

وعادة ما يحصلون على الطاقة من اللوحة الرئيسية عبر دائرة.

يمكن أن تسمح لك الألواح الجانبية بتعديل مصدر الطاقة في كشك الحشد الخاص بك.

ومن ثم، فهي ضرورية في توزيع الأحمال وتقليل المخاطر في نظامك الكهربائي.

· اللوحة الخلفية

اللوحة الخلفية

الجزء الخلفي هو نوع من قطعة من المواد المثبتة في لوحة الخزانة الكهربائية، ويكون دائمًا أقرب قليلاً إلى اللوحة الخلفية.

يمكنك أيضًا التعرف عليها كلوحة تثبيت للخزانة الكهربائية.

تُستخدم اللوحة الخلفية في تركيب الأجهزة الإلكترونية أو الكهربائية داخل كشك الحشد.

· نظام السكك الحديدية DIN

سكة حديد DIN

سكة DIN هي سكة معدنية من النوع القياسي تستخدم عالميًا لتركيب قواطع الدائرة داخل كشك الحشد.

كما أنه يمكن أن يوفر سطحًا لتركيب أجهزة تنظيم صناعية أخرى في رفوف المعدات.

عادةً ما يوفر نظام السكك الحديدية DIN مساحة واسعة لتركيب أجهزة كهربائية مختلفة في كشك الحشد.

يتم تصنيع القضبان من صفائح الفولاذ الكربوني وسطح مطلي بالزنك.

· نوافذ

تعتبر النوافذ من المكونات الهامة لكشك الحشد.

قد تحتاج إلى رؤية المحتويات الداخلية للمعدات؛ وبالتالي، فإن النوافذ الموجودة في الخزانة ستوفر إمكانية الوصول إليها.

علاوة على ذلك، توفر النوافذ السهولة والأمان والوصول السريع إلى المكونات الداخلية عندما تكون هناك ضرورة للصيانة.

مرة أخرى، فهي ضرورية لتصفية الأشعة فوق البنفسجية، وتأمين التروس الكهربائية لكشك الحشد من التعرض للأشعة فوق البنفسجية.

· آلية التثبيت

إن آلية تركيب كشك الحشد هي أفضل طريقة يجب عليك استخدامها لتثبيت أجزاء مختلفة من المعدات في مكانها.

يجب عليك التأكد من توفر كل المكونات الضرورية لكشك الحشد قبل الشروع في إجراء التثبيت.

خذ بعين الاعتبار قراءة الدليل المقدم للتشغيل الصحيح.

ستكون هذه الإرشادات حيوية للغاية في تحديد كل خطوة يجب اتباعها عند إجراء عملية التثبيت.

عند تحديد كشك الحشد، يجب عليك مراعاة ما يلي:

ما هي مواصفات كشك المارشال؟

عند تحديد كشك الحشد، يجب عليك مراعاة ما يلي:

كشك الحشد

· مقاس

إنها واحدة من أهم الميزات الأساسية والمهمة التي يجب أن تفكر فيها أثناء اختيار كشك الحشد المناسب.

يجب أن تأخذ في الاعتبار مدى تعقيد المنتج النهائي أثناء اختيار قطعة من المعدات الكهربائية لجعل إجراء التثبيت أكثر ملاءمة وقابلية للتنفيذ.

ومع ذلك، فإن الأحجام الأصغر هي المثالية في الأجهزة الإلكترونية الحديثة.

بالإضافة إلى ذلك، يجب أن يكون غلاف كشك الحشد كبيرًا بما يكفي للسماح بإمدادات الطاقة المناسبة وإدارة الكابلات في الدائرة.

علاوة على ذلك، فإن حجم المعدات له أهمية حيوية للتوسع الحالي والمستقبلي للنظام الكهربائي.

· نوع المادة

إن نوع المادة المستخدمة في التصميم له أهمية كبيرة عند اختيار كشك الحشد.

إلى حد ما، سوف تدرك أن مادة معينة لا يمكنها مقاومة خطر الحريق، والظروف البيئية، وما إلى ذلك.

على سبيل المثال، عند اختيار خزانة أو أي مكون كهربائي آخر للجهاز الكهربائي، يجب عليك اختيار نظام حاوية مصنوع من الفولاذ المقاوم للصدأ.

فهو مقاوم للتآكل ويمكنه تحمل الظروف المعاكسة.

ومن ثم، فإن المادة مناسبة ومتينة، مما يوفر التكلفة.

· تصميم

ويعد تصميم كشك الحشد جانبًا مهمًا آخر ينبغي مراعاته.

فهو مهم في الحفاظ على حماية وكفاءة الدائرة الكهربائية، وتوفير منتجات عالية الجودة، وضمان صحة وأمن الموظفين.

باعتباركم مشغلين ومديرين للمنشأة، يجب عليكم اختيار جهة تقديم خدمات تصميم موثوقة والتي ستأخذ في الاعتبار العوامل الخطرة المعنية.

بالإضافة إلى ذلك، يجب أن يتوافق تصميم المعدات مع معايير الجودة NEMA/IP الحالية.

· الملحقات الإضافية مثل نظام التبريد والتدفئة والتهوية

يحتاج كشك الحشد الخاص بك إلى أن يحتوي على ملحقات إضافية.

على سبيل المثال، يعد نظام التبريد، مثل التركيبات الأخرى الموجودة في المعدات، أمراً حيوياً.

ينظم درجة الحرارة الداخلية عن طريق التخلص من الحرارة الزائدة عن طريق استخدام المراوح ومكيفات الهواء التي تستخدم آلية الهواء الدافئ القسري.

علاوة على ذلك، فإن نظام التدفئة في كشك الحشد أمر بالغ الأهمية.

ويضمن بقاء درجة حرارة المكونات الداخلية عند المستوى الأمثل ويسهل تشغيلها وفعاليتها.

· معايير الجودة

إن المتطلبات والمعايير المحددة بوضوح تجعل من الأسهل لشركتك تلبية توقعاتك، وتلك التي تعتبرها IEC ذات جودة.

في حالة كشك الحشد، تساعد معايير الجودة اللازمة على تحسين السلامة العامة وكفاءة الدائرة الكهربائية.

بالإضافة إلى ذلك، عند اختيار المعدات المناسبة لمعداتك الكهربائية، تقدم شركة KDM Steel منتجات تتبع معايير الجودة IEC/ NEMA/ IP.

· نوع التطبيق

وبما أن كشك الحشد يمكن استخدامه في الخدمات الكهربائية، فإن نوع التطبيق أمر بالغ الأهمية.

على سبيل المثال، يجب أن تكون المعدات الكهربائية المستخدمة في البيئة الخارجية قوية بما يكفي ومصنوعة من مواد مقاومة للتآكل، وبالتالي تكون فعالة من حيث التكلفة.

مرة أخرى، فإن نوع تطبيق المعدات أمر أساسي.

يساعد في تحديد المواقع المحددة للتثبيت ومدى سلامتها وفعاليتها.

· آلية التركيب

يجب عليك مراعاة مراجعة إرشادات التشغيل المقدمة، وقراءة توجيهات السلامة والتركيب بفهم لتجنب الوقوع في أخطاء جسيمة.

قد يكون من الخطير أن تبدأ في تركيب كشك الحشد الخاص بك دون معرفة صريحة بالمعدات.

في بعض الأحيان، تسبب الأعطال الكهربائية أضرارًا جسيمة للنظام الكهربائي.

لذلك يجب عليك أن تكون متأكداً من أفعالك.

علاوة على ذلك، فمن المستحسن إشراك أشخاص ذوي خبرة عند إجراء أي تعديل في الأجهزة الكهربائية.

· تشطيب السطح

إن التشطيب السطحي لكشك الحشد الخاص بك له أهمية كبيرة.

يؤثر التشطيب السطحي للأجزاء المختلفة من معداتك على التآكل والاحتكاك والتآكل والتعب ودقة التسمم وإحكام التوصيلات وما إلى ذلك.

تعتمد بعض أجزاء كشك الحشد على الارتباط والاحتكاك في عملياتها.

مرة أخرى، يعتبر التشطيب السطحي للمعدات الكهربائية مهمًا للإشراف وتفتيش تنظيم الجودة.

· ميزات السلامة

عادةً ما تكون المعدات الكهربائية خطيرة وقد تؤدي إلى صدمة كهربائية شديدة وإصابات بالحروق في حالة التعامل معها أو صيانتها بشكل غير صحيح.

لأغراض أمنية، يجب أن يكون كشك الحشد الخاص بك آمنًا تمامًا ومعتمدًا من قبل EICR.

لذلك، فإن تدريب العاملين لديك على العمل بأمان حول المخاطر الكهربائية يعد ضرورة أساسية للحفاظ على حماية الأفراد.

· آلية قفل الباب

يجب أن تكون أبواب الوصول سهلة الفتح والإغلاق عند إجراء فحص للمكونات الداخلية في كشك الحشد.

على سبيل المثال، تعتبر آلية قفل الباب الإلكترونية أكثر ملاءمة، على الرغم من أنها لا تدوم طويلاً مقارنة بالأقفال التقليدية.

بالإضافة إلى ذلك، فإن الأقفال الذكية أسهل في الاختراق وقد تكون أكثر إزعاجًا في الاستخدام من الأقفال العادية.

علاوة على ذلك، فإن الأقفال الإلكترونية تفشل في بعض الأحيان، وبالتالي تصبح غير موثوقة.

· نوع المفصلة

يجب عليك اختيار نوع المفصلة التي توفر رؤية كاملة للمحتويات الداخلية لكشك الحشد لتحقيق التفتيش المناسب وكفاءة الصيانة.

على سبيل المثال، تعتبر المفصلات المحورية ذات أهمية كبيرة لأنها تسمح برؤية سلسة للمكونات الداخلية للمعدات الكهربائية؛ حيث تفتح في جميع الاتجاهات.

مرة أخرى، يمكنك تثبيتها في نهايات بعيدة لسهولة الفحص.

ما هي تصنيفات IP لكشك المارشال؟

كشك الحشد الداخلي

تتمتع أكشاك الحشد بتصنيفات IP التالية:

IP 55- يوفر كشك الحشد من هذا التصنيف حماية محدودة ضد دخول الغبار. كما يوفر الأمان ضد نفاثات المياه ذات الضغط المنخفض من أي اتجاه، مع السماح بدخول محدود.

الملكية الفكرية 56- نظام العلبة ذو هذا التصنيف المحدد يحمي المعدات من دخول الغبار مع وجود قيود.

وبالمثل، يمكنك استخدامه في البيئات الخارجية ذات الظروف القاسية مثل هطول الأمطار ذات الضغط العالي.

ستعمل خزانة الجهاز الكهربائي على حمايته من نفثات الماء ذات الضغط المرتفع والتسلل من اتجاهات مختلفة.

 الملكية الفكرية 57- إذا كان كشك الحشد الخاص بك يتمتع بهذا النوع من تصنيف IP، فسيكون لديه أمان محدود من جزيئات الغبار.

وبالإضافة إلى ذلك، يمكنك الاستفادة من هذه المعدات في المناطق التي تشهد فترات قصيرة من غمر المياه.

الملكية الفكرية 58- سيوفر لك كشك الحشد الخاص بك بهذا التصنيف حماية محدودة لمكوناته الداخلية ضد الغبار.

علاوة على ذلك، سوف تكون شركتك قادرة على استخدام المعدات الكهربائية في المناطق المستنقعية.

يمكن لخزانة المعدات أن تتحمل فترات طويلة من البقاء في الماء.

الملكية الفكرية 59– يشير التصنيف إلى أن جهازك يتمتع بحماية محدودة ضد تسلل الغبار. كما يتمتع الجهاز الكهربائي بحماية ضد رذاذ الحرارة الشديد والضغط المرتفع عن قرب.

ومن ثم، يمكنك استخدام المعدات في الأماكن التي تعاني من مثل هذه التحديات البيئية.

اي بي 60- إذا كان كشك الحشد الخاص بك يحتوي على حاوية بهذا التصنيف، فهذا يعني أنه سيوفر حماية كاملة من وصول الغبار.

على الرغم من أن الخزانة لا تستطيع حماية أجهزتك الكهربائية من السوائل.

الملكية الفكرية 61- بالنسبة لهذا النوع من التصنيف، فإنه يحدد أن العلبة توفر حماية كاملة من دخول الغبار.

كما أن غطاء الجهاز الكهربائي يحمي محتوياته من قطرات الماء التي تتساقط عمودياً، في حال سقوطها من ارتفاع يصل إلى 15 سنتيمتراً من الوضع العمودي.

اي بي 62- يوفر التصنيف حماية كاملة ضد دخول الغبار.

بالإضافة إلى ذلك، باتباع تفاصيل التصنيف، فإنه يثبت أن العلبة يمكنها حماية المكونات الداخلية ضد قطرات السائل المتساقطة بشكل عمودي.

وبذلك، يمكنك التخلص من معداتك الكهربائية حتى مسافة 15 سم من وضع مستقيم.

الملكية الفكرية 63- يشير هذا التصنيف إلى أن غلاف كشك الحشد سيوفر حماية كاملة من دخول الغبار.

كما أن تفاصيل التصنيف تضمن لك أن خزانة الجهاز الكهربائي قادرة على حمايته من ينابيع المياه من جميع الاتجاهات.

الحماية ممكنة حتى لو كان الوضع مائلا بزاوية تصل إلى 60 درجة من العمودي.

اي بي 64- يوضح التصنيف أن خزانة المعدات يجب أن توفر حماية كاملة من وصول الغبار.

بالإضافة إلى ذلك، تصنيف IP يشير إلى أن نظام العلبة يمكنه ضمان الدفاع ضد تناثر المياه من أي اتجاه.

لذلك، يمكنك استخدام المعدات في البيئات ذات مثل هذه المواقف.

اي بي 65- يوضح التصنيف أن تغطية المعدات الكهربائية ستوفر الحماية الكاملة من دخول الغبار.

مرة أخرى، فإنه يعطي ضمانًا بأن العلبة يمكنها تأمينها ضد نفاثات المياه ذات الضغط المنخفض من أي اتجاه.

مسموح فقط بدخول جزء من السوائل.

اي بي 66- يثبت التصنيف أن غلاف الجهاز الكهربائي سيوفر الحماية الكاملة من دخول الغبار.

ومرة أخرى، فإنه يعطي ضمانة بأن التضمين يمكن أن يوفر له الأمان ضد نفاثات المياه ذات الضغط المرتفع من أي اتجاه.

الدخول المحدود الوحيد المسموح به للسوائل.

إذا كنت بحاجة إلى كشك حشد بتصنيفات IP موحدة، فلن تخطئ أبدًا.

تقدم شركة KDM Steel مجموعة متنوعة من الأجهزة الكهربائية ذات تصنيفات IP مختلفة.

منتجاتنا قابلة للتطبيق في العديد من الظروف البيئية، ونحن نقوم بتصميمها من مواد موحدة، مع حماية شديدة التحمل.

هل يحتوي كشك المارشال على ميزات السلامة؟

نعم.

تحتوي أكشاك الحشد على مراوح، أو أنظمة تبريد تلقائية، أو أنظمة تبريد قسرية.

كما أن المعدات الكهربائية تحتوي على مقبض معدني متأرجح وقفل ثلاثي النقاط مع فتحة للقفل.

تتمتع أكشاك الحشد IP 56 بمميزات السلامة البيئية.

على سبيل المثال، تتميز بأغطية مقاومة للمطر، وتصميم مقاوم للطقس، وشبكة مقاومة للغبار، وفتحات تهوية، وحشوات تثبيت.

علاوة على ذلك، تحتوي أكشاك الحشد على غدد تنفس خارجية لتقليل التكثيف.

ومن ثم توفير السلامة للمكونات الداخلية وتحسين كفاءتها على المدى الطويل.

بالإضافة إلى ذلك، فإن تصميم خزانة أكشاك الحشد لدينا مصنوع من الفولاذ المقاوم للصدأ لأغراض مقاومة التآكل والمتانة.

علاوة على ذلك، لديهم فتحات مزدوجة في الجزء الأمامي والخلفي من العلبة.

هل يمكنك الحصول على كشك تنظيم مخصص؟

نعم.

يمكن لشركة KDM Steel أن تزودك بكشك حشد مقبول تقليديًا يلبي احتياجاتك.

يأتي تصميم منتجنا متوافقًا مع تصنيفات IP/NEMA.

تنطبق أكشاك الحشد لدينا على المتطلبات الحالية والمستقبلية.

تحتوي أكشاك الحشد لدينا على خزائن مصنوعة من الفولاذ المقاوم للصدأ 304L إلى 316L، وهي مقاومة للتآكل.

سوف تتمكن من استخدام منتجنا في بيئات قاسية للغاية نظرًا لتصميمه لمثل هذه الإعدادات.

وبالمثل، فهي طويلة الأمد وفعالة من حيث التكلفة، وبالتالي، اقتصادية.

لقد قاموا بتحسين نظام القوالب، حيث يبقى الباب آمنًا.

كما تحتوي أكشاك الحشد على نقاط تثبيت أرضية، مزودة بمجموعة من مسامير التثبيت وأربع عيون رفع خارجية.

ما هي أنواع أكشاك المارشال؟

كشك الحشد

تتوفر أكشاك الحشد في أنواع مختلفة، والتي تشمل

• أكشاك الحشد ذات الخليج الواحد
• أكشاك الحشد ذات الخليج المزدوج
• كشك تنظيمي مثبت على الأرض
• كشك تنظيم مستقل

كيف يمكنك صيانة كشك الحشد؟

في حالة حدوث عطل كهربائي، قم بإيقاف تشغيل مصدر الكهرباء الرئيسي قبل الشروع في أي إجراء صيانة.

يجب عليك دائمًا التأكد من التثبيت الصحيح لأقسام التوصيلات.

مرة أخرى، قم باستبدال الصمامات التالفة، وقواطع الدائرة المصغرة، والمكونات الداخلية الضرورية الأخرى.

بالإضافة إلى ذلك، يجب عليك ضمان أمان المكونات الداخلية عن طريق طلاء غلاف الجهاز بشكل مستمر.

يجب عليك التأكد من أن جميع آليات القفل تعمل بشكل صحيح.

بالإضافة إلى ذلك، يجب توفير تهوية مناسبة لتجنب ارتفاع درجة حرارة النظام.

إن الإدارة السليمة للمكونات تعتبر مثالية لتحقيق المتانة وتوفير التكاليف.

علاوة على ذلك، يجب عليك التأكد من وجود إدارة مناسبة للكابلات في المعدات.

يجب أن تكون الكابلات موجودة خارج المنشأة ولكن يجب الاحتفاظ بها بشكل آمن لأغراض أمنية.

هل يتم تسخين كشك المارشال؟

نعم.

المكونات الداخلية لتسخين أكشاك الحشد، على سبيل المثال، المحولات التجريبية الموجودة في المعدات.

ترتفع درجة حرارتها إلى ما هو أبعد من الحدود بسبب تدفق التيار العالي.

مرة أخرى، المكونات الأخرى التي تسخن هي سخانات مضادة للتكثيف.

ترتفع درجة حرارتها في بعض الأحيان إلى ما يتجاوز المعايير مما يسبب خللًا في النظام.

ولهذا السبب، نقوم بتزويد أكشاك الحشد الخاصة بنا بمراوح لتوفير التهوية في النظام.

وبالتالي تقليل فرص حدوث خلل كهربائي في المعدات.

الإدارة الحرارية في العلبة الكهربائية

كيف يمكنك اختبار جودة كشك المارشال؟

يجب عليك اختيار كشك تجميع حاصل على تصنيف NEMA/IP لتحقيق الكفاءة.

قم بفحص معداتك فورًا بعد التسليم وتأكد من أن جميع الطلبات المقدمة سليمة.

علاوة على ذلك، قم بإجراء اختبار التوصيلات الصحيحة لدوائر الجهد العالي.

التحقق من دوائر القياس والتنظيم والعزل والتأريض والتركيب.

يجب التأكد من أن كشك الحشد الخاص بك لديه جهد تشغيل يبلغ 33 كيلو فولت بينما الحد الأقصى للجهد هو 36 كيلو فولت.

مرة أخرى، يجب عليك التأكد من أن كشك الحشد الخاص بك قادر على اكتشاف القوس الكهربائي.

يعتبر القوس الكهربائي في النظام الكهربائي خطيرًا ويؤدي إلى خسائر كبيرة.

لذلك، يجب عليك أن تكون حذراً عند اختيار معداتك.

بالإضافة إلى ذلك، تحقق مما إذا كان كشك الحشد الخاص بك قادرًا على تحمل الظروف المحيطة المعاكسة.

يجب أن يكون نظام العلبة مصنوعًا من الفولاذ المقاوم للصدأ من الدرجة 304L إلى 316L.

كيف يمكنك اختيار كشك المارشال؟

عند اختيار كشك الحشد الخاص بك، تأكد من:

• يمكن لكشك الحشد الخاص بك أن يقاوم الظروف البيئية القاسية.
• يجب أن تكون معداتك الكهربائية قادرة على تحمل الجهد العالي.
• يجب أن يحتوي كشك الحشد على محطات توصيل أرضي وكابلات توصيل وكابلات توسعة.
• يجب أن تكون المعدات التي اخترتها قادرة على تحمل التيار العالي.
• يجب أن يكون لديه تصنيفات NEMA/IP. على سبيل المثال، يجب أن يتمتع بميزات مثل المراوح، وحشوات التثبيت، وفتحات التهوية، والأغطية الواقية من المطر، والتصميم المقاوم للعوامل الجوية، والشبكة المقاومة للغبار، للحماية من البيئات المعاكسة.
• يجب أن تكون خزانة كشك الحشد الخاص بك مصنوعة من الفولاذ المقاوم للصدأ.

هل يوجد إدارة للكابلات في كشك المارشال؟

إدارة الكابلات في كشك الحشد

نعم.

هناك إدارة الكابلات المرافق ولوحات الغدة القاعدية.

تجعل هذه الميزات إدارة الكابلات في المعدات سهلة لأنها توفر نقاط اتصال لمزيد من الأسلاك.

علاوة على ذلك، يساعد وجود صفائح غدد الكابلات في ربط المزيد من الأسلاك لتوصيل الطاقة إلى المعدات الكهربائية المختلفة في المحطة الفرعية.

ما الذي يجعل كشك الحشد مختلفًا عن لوحة الحشد؟

تجمع لوحات التجميع العديد من الكابلات والأسلاك، وتوفر عملية التوصيل المتقاطع بين حاوية غرفة التنظيم والأجهزة الميدانية.

بينما يشتمل كشك الحشد على العديد من صناديق الحشد المجمعة للمساعدة في الوصول إلى الضروريات الكهربائية لأغراض الاتصال.

هل تمتلك أكشاك المارشال تصنيفات محددة للجهد والتيار؟

نعم.

لأسباب تتعلق بالسلامة، تم تصميم كشك الحشد بحيث يكون الحد الأدنى للجهد 33 كيلو فولت والحد الأقصى للجهد 36 كيلو فولت.

وبالمثل، لا يُسمح إلا بمرور تيار زمني قصير من خلال كشك الحشد.

ما هي المواد المستخدمة لتغطية كشك المارشال؟

عادةً ما تكون المادة المستخدمة بشكل متكرر لتغطية كشك الحشد هي الفولاذ المقاوم للصدأ.

تتمتع المادة بمجموعة من الميزات مثل مقاومة التآكل ومقاومة الماء.

ومن ثم، فهو يوفر الأمان الكافي للمعدات ومحتوياتها.

هل من الآمن استخدام كشك المارشالنج في النظام الكهربائي؟

نعم.

نحن نقدم أكشاك الحشد مع ميزات السلامة.

الأجهزة الكهربائية مقاومة للماء، والأبواب مؤمنة، والمصاريع.

علاوة على ذلك، فإن المراوح الموجودة في المعدات ضرورية للحماية من درجات الحرارة المرتفعة في النظام.

على سبيل المثال، يحتوي كشك الحشد IP 56 على ميزات حماية محيطة.

تحتوي على حشوات تثبيت، وأغطية مقاومة للمطر، وشبكة مقاومة للغبار، وتصميم مقاوم للطقس، وفتحات تهوية.

بالإضافة إلى ذلك، تتمتع أكشاك الحشد لدينا بالعزل المناسب، غاز SF6، مما يقلل من مخاطر القوس الكهربائي.

ومن ثم، فهي آمنة للاستخدام وتحمي نظامك الكهربائي من الحرائق العرضية نتيجة القوس الكهربائي.

كيف تقوم بإجراء التثبيت في كشك المارشالينج؟

فكر في تركيب كشك الحشد الخاص بك في الخليج أو صناديق تقاطع CT / CVT.

الإجراء الأول هو التحقق من دليل الشركة المصنعة والتأكد من توفر كل مكون لتسهيل العملية.

وعليه، ينبغي لمؤسستك أن تضم موظفين ذوي خبرة في مجال الكهرباء.

بعد عملية التثبيت،

• فحص الأسلاك وتناسق الدائرة.
• قم بتطبيق جهد 3 كيلو فولت متوسط التربيع لمدة دقيقة بين الأرض ومحطة الأسلاك.
• التحقق من قيمة مقاومة العزل لكشك الحشد.
• إجراء اختبار تشغيلي إن وجد.

هل تمتلك أكشاك المارشال الحد الأقصى لسعة الكابلات؟

لا.

يوفر تصميم كشك الحشد مساحة كافية لاحتياجاتك الحالية والمستقبلية.

نحن نقدم المعدات مع العديد من مرافق إدارة الكابلات.

كما أنها قادرة على استيعاب عدد كبير من الكابلات بفضل وجود محطات الكابلات المثبتة فيها.

ومن ثم، يمكنك توسيع شبكة الكابلات الخاصة بك إذا قمت بإجراء الأسلاك المناسبة في النظام.

مرة أخرى، تأكد من عدم ترك أي سلك متشابكًا أو متأخرًا، وقم بتنظيم الكابلات الخاصة بك بشكل مناسب.

هل يحتاج كشك الحشد إلى عزل؟

نعم.

يعد عزل كشك الحشد أمرًا حيويًا للسلامة.

يعمل العزل على حماية كشك الحشد من الأعطال الكهربائية والحرائق التي قد تؤدي إلى أضرار جسيمة.

يجب أن يكون الوسيط المستخدم لعزل المعدات هو غاز SF6.

ما هي معايير الجودة الخاصة بكشك المارشال؟

 كشك الحشد

معايير الجودة التي يجب أن يلتزم بها كشك الحشد الخاص بك هي:

• UL 508A النوع 3R و4 و12 و13
• CSA النوع 3R و4 و12 و13
• متوافق مع نوع NEMA 3R و4 و12 و13
• IEC 60529، IP66

كما ترى، فإن كشك الحشد يشبه الحاويات الكهربائية العادية.

ومع ذلك، فإن الاختلاف الوحيد يأتي في تصنيف NEMA وIP.

يحدد هذا المكان الذي يمكنك استخدام كشك الحشد فيه.

للاستفسارات أو الأسئلة أو التصميم المخصص، اتصل بفريق KDMSteel الآن.
