회로 차단기를 교체하는 방법

회로 차단기는 비정상적인 전류가 흐를 경우 전기 흐름을 안전하게 차단하여 회로와 장비를 손상으로부터 보호하고 화재 위험을 예방하는 전기 보호 장치입니다. 회로 차단기가 제대로 작동하지 않으면 안전을 위해 즉시 교체해야 합니다. 이 글에서는 회로 차단기 교체 방법에 대한 자세한 지침을 제공합니다.

1단계: 적합한 회로 차단기 선택

먼저, 기존 차단기의 모델 번호와 용량을 확인하기 위해 기존 차단기의 표시나 설명서를 꼼꼼히 살펴보십시오. 그리고 새 차단기가 기존 차단기와 동일한지 확인하십시오. 회로 차단기 기존 제품과 동일한 정격 전류, 극 수 및 설치 방식을 갖추어야 합니다. 또한 새 제품의 사양, 유형 및 모델명을 확인해야 합니다. 회로 차단기 패널. 서로 다른 모델을 혼합하여 사용하면 연결 불량이나 심지어 안전사고로 이어질 수 있습니다. 따라서 안전하고 신뢰할 수 있는 제조업체와 협력하는 것이 좋습니다. 회로 차단기 그리고 회로 차단기 패널.

2단계: 준비 도구

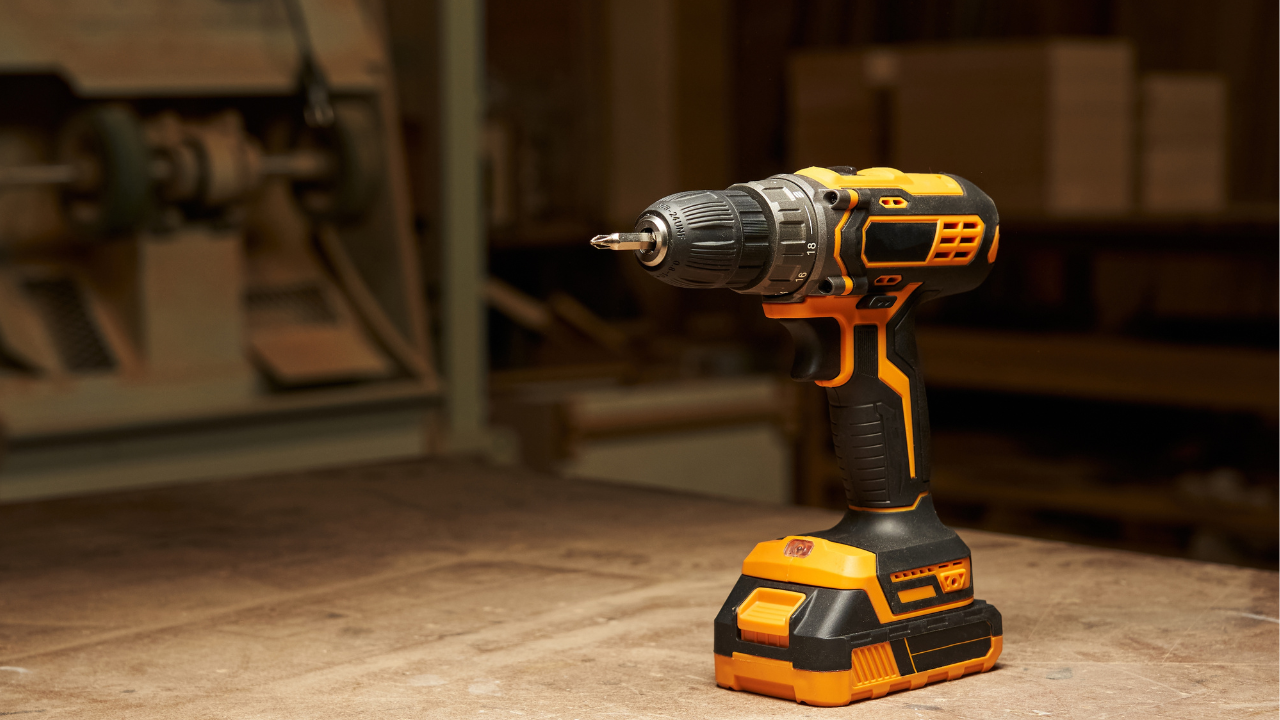

• 드라이버: 적절한 크기의 십자 드라이버와 일자 드라이버를 준비하고, 절연 처리된 드라이버인지 확인하십시오. 이는 패널과 전선을 제거하고 설치하는 데 사용됩니다.
• 멀티미터: 정전 여부를 확인하기 위해 신뢰할 수 있는 멀티미터 또는 전압 테스트 펜을 준비해 두십시오.
• 헤드램프 또는 손전등: 전원이 꺼진 상태에서는 작업 시 어둡습니다. 스위치보드 내부를 밝게 비추기 위해 손전등이나 헤드램프를 준비하십시오.
• 절연 장갑 및 보안경: 안전을 위해 전기 기술자 기준에 맞는 절연 장갑과 보안경을 착용하는 것이 좋습니다.
• 그 외 필요한 도구: 임시 고정을 위한 절연 테이프, 절연 뾰족한 펜치, 전선 피복 벗기기 도구.

작업 전에 배전함 주변의 잔해물을 치워두는 것이 더 편리합니다. 교체 작업 중에는 나무판이나 건조하고 절연 처리된 바닥 매트 위에 서 있어야 하며, 금속 장신구는 절대 착용하지 마십시오. 또한, 작업 시 도움을 줄 수 있는 다른 사람과 함께 작업하고, 비상시 전원을 차단하고 도움을 요청하는 방법을 숙지하는 것이 좋습니다.

3단계: 주 전원 차단

전조등을 켜고 배전반에서 주 전원 스위치를 찾아 OFF 위치로 돌립니다. 배전반이 다층 건물인 경우, 먼저 각 층의 주 스위치를 분리한 다음, 메인 배전 스위치를 분리합니다. 먼저 멀티미터나 회로 차단기를 사용하여 전원이 공급되는 회로 차단기가 제대로 작동하는지 확인합니다. 그런 다음 멀티미터나 회로 차단기를 사용하여 기존 회로 차단기와 새 회로 차단기의 입력 단자를 테스트하여 전압이 없는지 확인합니다.

4단계: 회로 차단기 패널을 엽니다.

적절한 드라이버를 사용하여 나사를 풀고 회로 차단기 패널을 조심스럽게 여십시오. 덮개판과 나사는 작업에 방해가 되지 않도록 안전한 곳에 두십시오. 나사는 나중에 덮개판을 설치할 때 필요하므로 잃어버리지 않도록 주의하십시오. 패널 내부의 전원 케이블은 메인 스위치를 끈 후에도 전기가 흐르고 있으므로 절대 만지지 마십시오.

5단계: 부하선을 분리합니다.

일반적으로 회로 차단기에는 두 개의 전선이 연결되어 있습니다. 하나는 전원에서 오는 화재 방지선이고, 다른 하나는 기기로 연결되는 부하선입니다. 기존 회로 차단기의 부하선을 찾아야 합니다. 부하선은 보통 검은색이나 빨간색이며 단자 구멍에 나사로 고정되어 있습니다. 드라이버를 사용하여 조심스럽게 빼내십시오. 펜치를 사용하면 빼낼 때 도움이 될 수 있지만, 전선이 구부러지지 않도록 주의해야 합니다. 그런 다음 노출된 구리선 끝부분을 절연 테이프로 감싸십시오.

6단계: 기존 회로 차단기 제거

일반 회로 차단기

회로 차단기는 일반적으로 스냅 후크를 사용하여 패널 내부의 장착 레일에 고정되며, 다른 한쪽 끝은 안쪽에 끼워집니다. 버스바. 드라이버를 사용하여 차단기 끝부분을 바깥쪽으로 당겨 버스바에서 분리합니다. 그런 다음 장착 레일에서 차단기를 제거합니다.

특수 회로 차단기

2극 또는 다단 차단기를 사용하는 경우, 버스바에서 연결부를 분리하려면 양쪽 끝을 동시에 작동시킨 다음 레일에서 버스바를 제거해야 합니다. 또한 GFCI/AFCI 차단기의 경우 버스바에 연결된 중성선(일반적으로 흰색의 유연한 전선)을 제거해야 합니다.

7단계: 새 회로 차단기 설치

새 차단기의 외관 손상 여부를 확인하십시오. 새 차단기의 전선 끝은 깨끗하고 단단하게 유지해야 합니다. 전선 끝이 손상되었거나 산화된 경우, 전선 피복 벗기기 도구를 사용하여 깨끗한 구리선을 0.5인치 정도 벗겨내십시오. 그런 다음... 배전반에 회로 차단기를 추가하세요. 차단기를 설치하려면 스냅 후크가 있는 부분을 패널 안쪽의 장착 레일에 걸고, 차단기의 다른 쪽 끝을 버스바에 닿는 슬롯에 밀어 넣으십시오. 설치가 제대로 되었는지 확인하기 위해 살짝 흔들어 보십시오.

8단계: 부하선 연결

"LOAD"라고 표시된 연결 구멍을 찾으십시오. 구리선 끝의 절연 테이프를 제거하고 새 회로 차단기의 부하 단자 구멍에 똑바로 삽입하십시오. 느슨한 구리선이 없는지 확인한 후 절연 드라이버를 사용하여 배선 나사를 조이십시오. 부하선을 안정시키고 다른 금속 부품을 만지지 않도록 하십시오. 그렇지 않으면 과열되거나 화재가 발생할 수 있습니다.

9단계: 새 회로 차단기 테스트

전원 켜짐 테스트

패널 내부에 이물질이 있는지 확인하고 깨끗하게 청소한 후, 새 차단기가 제대로 연결되었는지 다시 한번 확인하고 패널 덮개를 다시 닫으십시오. 먼저 주 회로 차단기 손잡이를 ON 위치로 돌려 전원을 복구하십시오. 그런 다음 새 회로 차단기 손잡이를 ON 위치로 옮기고 연결된 장비가 제대로 작동하는지 테스트하십시오.

부하 시험

장기간 사용 시 오류가 없는지 확인하려면 부하 테스트를 수행할 수 있습니다. 정격 용량에 가까운 부하를 다시 연결하고 몇 분 동안 작동시키십시오. 새 차단기가 다시 트립되는지, 과열되는지, 또는 이상한 소음이 발생하는지 관찰하십시오. 문제가 발생하면 즉시 전원을 차단하고 점검을 받아야 합니다. 모든 것이 정상이라면 차단기 교체가 성공적으로 완료된 것입니다. 차단기에 수리하기 어려운 문제가 발생하면 전문가에게 연락하여 점검을 받는 것이 가장 좋습니다.

결론

이 게시글의 단계를 따르면 차단기를 빠르게 교체할 수 있습니다. 적합한 제품을 찾고 계신다면, 전기 패널 자기열 차단기가 필요하거나 맞춤형 패널이 필요한 경우, KDM스틸 가장 먼저 선택해야 할 제품입니다. 필요한 경우 즉시 연락해 주십시오.

자주 묻는 질문

교체 후에도 작동하지 않으면 어떻게 해야 하나요?

먼저, 전원이 제대로 복구되었는지 확인하고 멀티미터를 사용하여 차단기 배선 끝에 전원이 들어오는지 측정하십시오. 또한 차단기 배선이 제대로 연결되어 있는지 확인하십시오. 회로에 연결된 기기들을 하나씩 분리하여 과부하 여부를 확인할 수도 있습니다. 모든 것이 정상이라면 전문가에게 연락하여 점검을 받는 것이 가장 좋습니다.

차단기 트립을 방지하기 위해 더 높은 전류 용량의 차단기를 사용할 수 있습니까?

안 됩니다. 회로 차단기는 배선을 보호하기 위한 장치입니다. 더 높은 전류 용량의 차단기로 바꾸면 전선이 과열되거나 화재가 발생할 수 있습니다. 회로 설계에 맞는 차단기를 선택해야 합니다.

회로 차단기는 언제 교체해야 하나요?

• 잦은 차단: 회로 차단기는 전원 공급 장치에 과부하가 걸리면 작동합니다. 부적절한 사용으로 인한 간헐적인 차단은 정상입니다. 그러나 회로 차단기가 자주 작동을 멈춘다면 차단기의 상태를 점검하고 교체해야 합니다.
• 손상 또는 냄새: 차단기의 외관에 그을음, 녹음, 균열 또는 부식과 같은 손상이 발견되면 즉시 교체하십시오. 외관에 손상이 없더라도 타는 냄새와 같은 악취가 나는 경우에도 가능한 한 빨리 교체해야 합니다.
• 장기간 사용회로 차단기는 최대 40년까지 사용할 수 있지만, 사용 기간이 길어질수록 성능이 저하됩니다. 안전을 위해 노후된 회로 차단기는 제때 교체하는 것이 가장 좋습니다.

전문가가 아니더라도 차단기를 교체할 수 있을까요?

솔직히 말해서, 기본적인 전기 원리를 확실히 이해하고 회로와 차단기의 작동 방식을 알고 있으며, 무엇보다 올바른 공구를 사용하고 안전 절차를 단계별로 철저히 따른다면 직접 작업하는 것도 가능합니다. 하지만 이는 잠재적으로 위험한 전기 작업입니다. 전기 지식에 자신이 없거나 배전반 내부 작업에 익숙하지 않거나, 또는 집의 전기 시스템이 복잡한 경우에는 자격을 갖춘 전문 전기 기술자에게 의뢰하여 안전하게 교체하는 것이 좋습니다.
