신뢰할 수 있는 회로 차단기 패널을 찾는 데 도움이 필요하신가요? KDM은 고품질 펌프 스타터 패널에 필요한 모든 것을 원스톱으로 제공합니다.

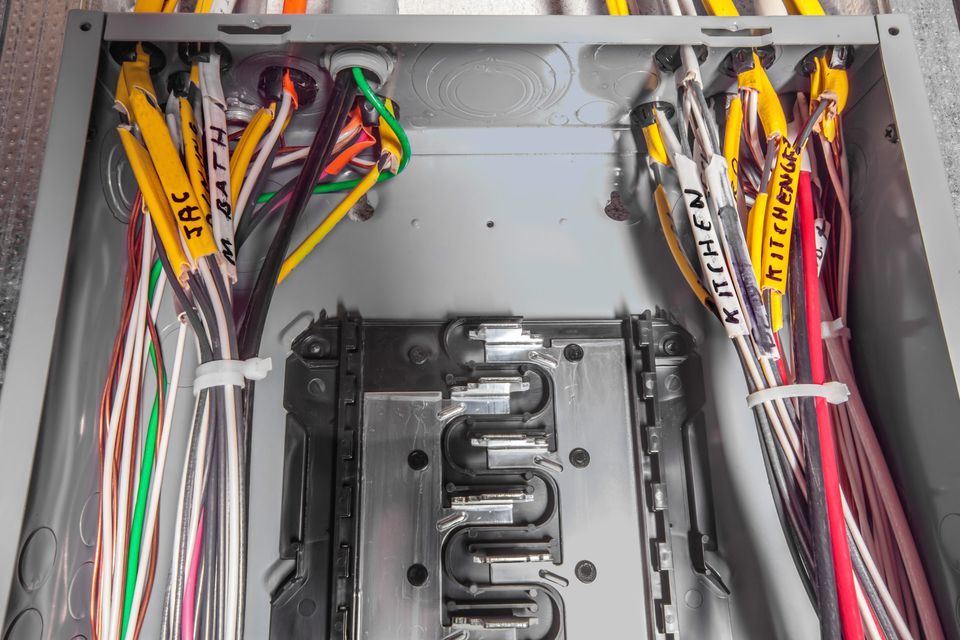

브레이커 패널이란?

그만큼 회로 차단기 패널 배전반은 주 회로 차단기와 여러 개의 분기 회로 차단기가 내부에 들어 있는 금속 상자입니다. 일반적으로 집 벽에 설치되어 있습니다.

KDM 배전반은 한편으로는 전력망에서 연결된 주 전력을 가정 내 각 독립 회로로 안전하게 분배하여 조명이나 콘센트와 같은 가전제품에 전력을 공급합니다. 다른 한편으로는 전체 회로 시스템의 핵심 구성 요소로서 내부 회로 차단기를 통해 각 회로를 실시간으로 모니터링하고 보호하여 전기적 고장으로 인한 위험을 예방합니다.

• 작동 원리: 배전반 내 각 회로 차단기는 특정 회로에 연결되어 있으며 내부에 정밀한 감지 장치가 장착되어 있습니다. 해당 회로에 과부하 또는 단락이 발생하면 회로 차단기 내부의 유도 장치가 즉시 작동하여 스위치를 빠르게 트립시켜 해당 회로의 전원 공급을 자동으로 차단합니다. 고장이 제거된 후에는 스위치를 수동으로 닫아 재설정하고 전원 공급을 복구할 수 있습니다.

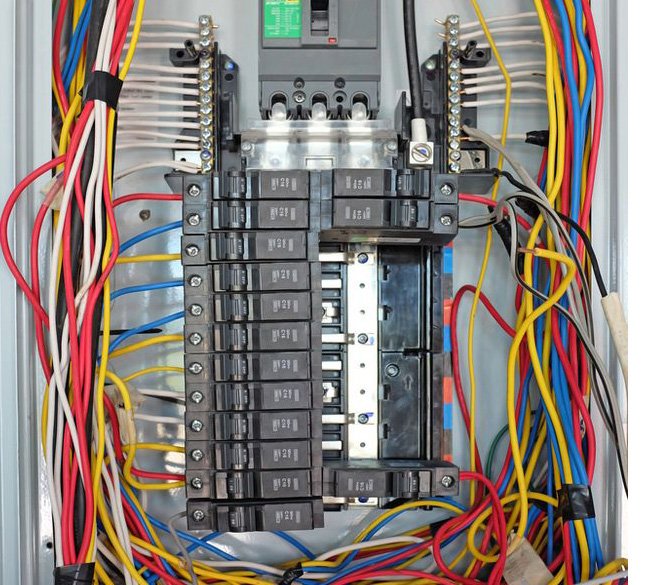

차단기 패널의 구성 요소

주 회로 차단기

메인 회로 차단기는 배전반으로 들어오는 모든 전원의 공급을 제어하는 대형 스위치입니다. 정격 전류는 전체 전력 소비 용량을 결정합니다. 비상시 메인 회로 차단기를 내리면 방 안의 모든 회로에 대한 전원 공급을 한 번에 안전하게 차단할 수 있습니다.

회로 차단기

분기 회로 차단기는 배전반에 배열된 여러 개의 작은 스위치로, 각각 독립적인 회로를 제어하고 보호하는 역할을 합니다. 각 회로 차단기에는 회로 전류를 지속적으로 감지하는 정밀한 센서가 장착되어 있습니다. 담당 회로에 과부하가 걸리거나 단락이 발생하면, 이 회로 차단기는 즉시 자동으로 트립되어 전원 공급을 차단함으로써 전선의 과열과 화재를 방지합니다. 문제가 해결된 후에는 수동으로 회로 차단기를 재설정할 수 있습니다.

배전반

배전반은 일반적으로 전체 회로 차단기 패널의 내부 설치 프레임과 전도성 골격을 의미합니다. 견고한 절연판과 그 위에 고정된 모선으로 구성됩니다. 주 회로 차단기의 전력은 모선을 통해 각 분기 회로 차단기의 접속점으로 전달되어 안전한 전력 분배를 실현합니다.

보호 커버

보호 덮개는 배전반의 가장 바깥쪽 금속 또는 플라스틱 도어 덮개입니다. 이 덮개는 배전반 내부의 모든 활선 부분을 단단히 감싸서 버스바나 회로 차단기 단자와 같은 위험한 부분을 실수로 만지는 것을 방지하고 감전을 예방합니다. 덮개에는 일반적으로 각 회로 차단기의 용도를 나타내는 회로 표시 라벨이 부착되어 있습니다.

배전반의 기능

전력 배분

당사의 회로 차단기 패널은 전력망으로부터 단일 주 전원을 공급받아 여러 개의 독립적인 분기 회로로 안전하고 효율적으로 분배합니다. 각 회로는 특정 구역 또는 용도에 맞게 설계되어 모듈식으로 세밀하게 전력을 관리할 수 있습니다.

과부하 및 단락 보호

당사 배전반의 각 회로 차단기는 실시간 모니터링 기능을 갖추고 있습니다. 과도한 기기 연결로 인해 회로에 과부하가 걸리거나, 선로 단락으로 인해 회로에 단락이 발생하면, 회로 차단기가 즉시 자동으로 트립되어 해당 회로의 전원 공급을 차단합니다. 이는 전선 과열이나 절연층 용융과 같은 문제를 효과적으로 방지하여 화재 발생을 근본적으로 예방합니다.

독립 회로 제어

각 회로 차단기는 회로를 독립적으로 제어합니다. 특정 회선에 유지 보수 또는 고장이 발생할 경우, 주 전원을 차단하지 않고 해당 회로 차단기를 직접 꺼서 작업을 진행할 수 있습니다. 이는 전기 사용의 유연성을 크게 향상시키고 유지 보수의 안전성을 높이는 동시에 다른 구역에는 정상적인 전력 공급을 보장합니다.

비상 정전

배전반의 주 차단기는 비상시 한 번의 클릭으로 전체 전원 공급을 차단할 수 있습니다. 또한, 배전반 안쪽에는 일반적으로 각 차단기에 해당하는 회로를 명확하게 표시하는 회로 식별도가 부착되어 있어 전력 소비 시스템을 신속하게 파악하고 관리하는 데 편리합니다.

접지 안전 보장

저희 배전반에는 모든 회로의 접지선을 모아 안정적으로 접지에 연결할 수 있는 전용 접지 바가 내부에 설치되어 있습니다. 누전이나 절연 불량이 발생할 경우, 이 접지 바는 비정상 전류에 저임피던스 경로를 제공하여 배전반이 신속하게 트립되도록 함으로써 감전 위험으로부터 사용자를 보호합니다.

KDM 차단기 패널의 특징

모듈형 구조

당사 배전반 내부는 주 회로 차단기, 분기 회로 차단기, 접지봉 및 기타 구성 요소로 이루어져 있습니다. 전력 수요에 따라 회로를 유연하게 추가하거나 조정할 수 있으며, 표준화된 인터페이스를 통해 각 구성 요소의 안정적인 연결을 보장하여 설치 및 유지 보수를 편리하게 할 수 있습니다.

안전

회로 차단기 패널의 금속 보호 하우징은 사용자가 실수로 활선 부분을 만지는 것을 방지합니다. 고장 전류가 발생하면 회로 차단기가 자동으로 트립되어 고장 전류를 신속하게 차단하며, 절연 모선은 내부 단락을 방지합니다. 또한, 일부 최신 패널에는 누전 차단 기능도 탑재되어 있어 안전성을 더욱 강화합니다.

편의

각 분기 회로 차단기에는 명확한 스위치 상태 표시기가 장착되어 있습니다. 패널을 열지 않고도 회로의 개폐 상태를 확인할 수 있으며, 회로 차단기 스위치를 수동으로 재설정할 수도 있습니다. 패널 도어 안쪽에는 일반적으로 회로 식별도가 부착되어 있어 일상적인 관리 및 문제 해결에 편리합니다.

뛰어난 호환성

당사의 회로 차단기 패널은 전력 소비량에 따라 슬롯 수를 선택할 수 있으며, 향후 확장도 가능합니다. 전기 사양 및 기계적 인터페이스는 모두 산업 표준을 준수하며, 사양이 일치하는 다른 브랜드의 회로 차단기와 호환되므로 유연한 구성 옵션을 제공합니다.

뛰어난 적응력

회로 차단기 패널은 사용 환경에 따라 실내 또는 실외에 설치할 수 있습니다. 실외용 패널은 일반적으로 방수, 방진 및 내식성을 갖추고 있습니다. 패널의 설치 방법, 재질 및 보호 수준 또한 특정 환경 요구 사항에 맞춰 조정하여 장기간 안정적인 작동을 보장할 수 있습니다.

차단기 패널 사용 시 주의사항

전문가가 운영합니다

메인 차단기가 꺼져 있어도 배전반 내부의 일부 영역에는 여전히 전기가 흐르고 있어 감전의 위험이 있습니다. 따라서 모든 내부 배선, 차단기 교체 또는 추가 설치 및 기타 작업은 반드시 전문가가 수행해야 합니다. 외부 스위치만 조작할 수 있습니다.

트립 경고를 식별하십시오

먼저 해당 회로에 연결된 모든 전기 제품의 전원을 끄고, 차단기를 완전히 OFF 위치로 내린 후 다시 ON 위치로 돌려놓으십시오. 만약 다시 ON 위치로 돌린 후에도 차단기가 다시 트립되면, 해당 회로에 과부하, 단락 또는 장비 고장이 발생한 것입니다. 전문가의 점검을 받아야 하며, 차단기를 강제로 닫아둔 채로 두어서는 안 됩니다.

패널 표시를 명확하게 유지하고 채널이 막히지 않도록 하십시오.

배전반 도어 안쪽에 부착된 회로 표시 라벨이 정확하고 명확하게 각 회로 차단기의 용도를 나타내는지 확인해야 합니다. 비상시 안전하고 신속하게 접근하여 조작할 수 있도록 배전반 주변에 장애물이 없는 공간을 확보해야 합니다.

부적절한 사용이 금지됨

금속 물체나 비표준 부품으로 회로 차단기를 고정하여 강한 전도성을 유발하는 것은 엄격히 금지되어 있습니다. 또한, 배전반에서 명시적으로 허용하지 않는 한, 회로를 임시로 추가하기 위해 하나의 표준 슬롯에 두 개의 회로 차단기를 연결해서는 안 됩니다. 이는 배전반의 보호 기능을 완전히 무력화시켜 전기 화재의 위험을 크게 증가시킵니다.

정기 점검

회로 차단기 패널의 상태를 정기적으로 점검해야 합니다. 회로 차단기나 전선 연결 부위가 과열되거나, 이상한 소음이 나거나, 타는 냄새가 나거나, 회로 차단기 스위치가 헐거워진 경우 즉시 사용을 중지하고 전문가에게 점검 및 수리를 의뢰해야 합니다.
